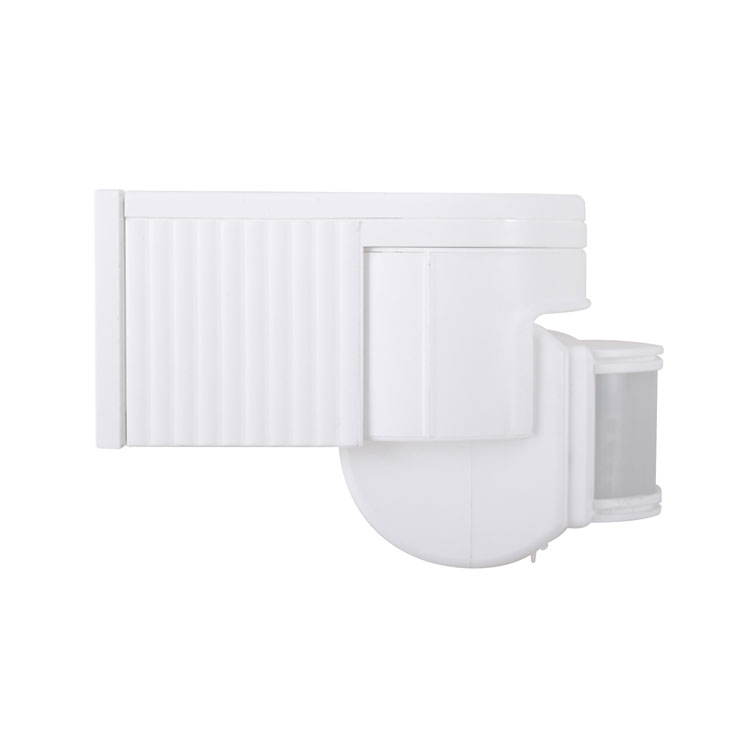

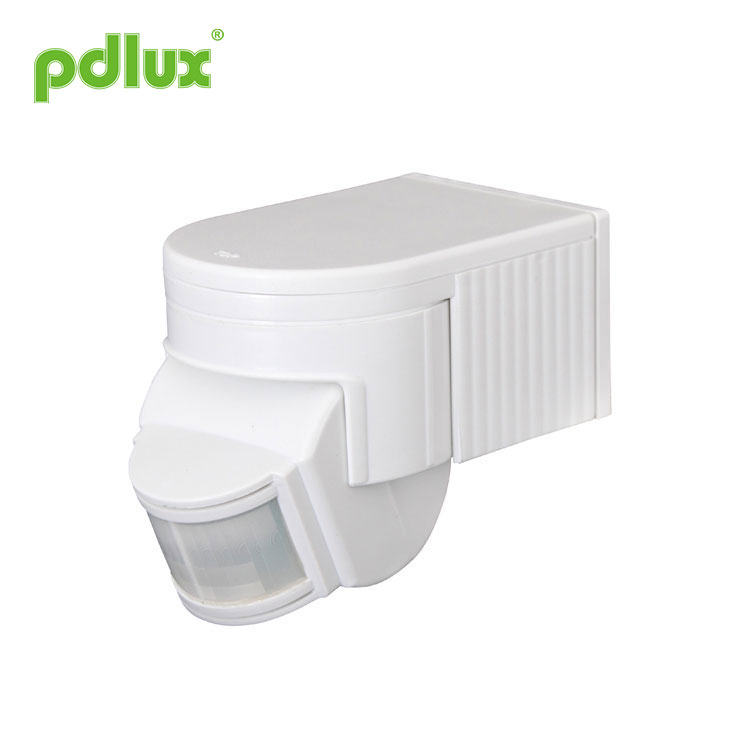

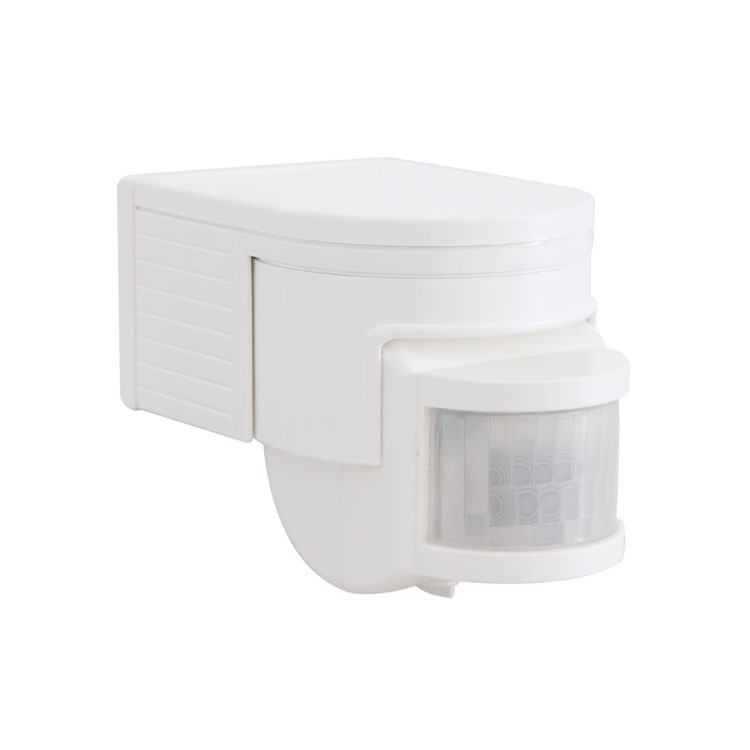

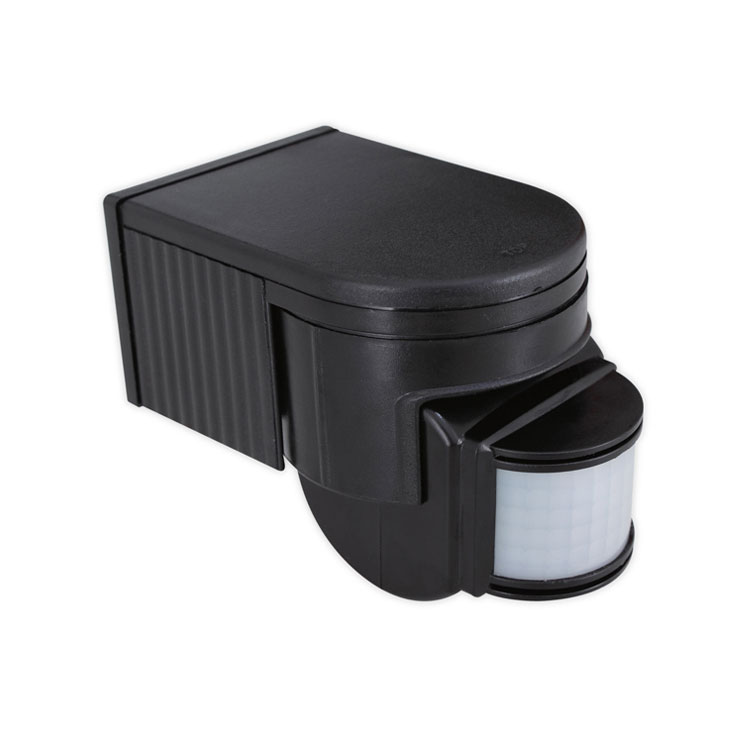

Model:PD-PIR125B

Send forespørgsel

Infrarød sensor PD-PIR125B instruktion

PRODUKT INFORMATION
PIR-sensoren er en ny energibesparende switch; det vedtager god følsomhedsdetektor, integreret kredsløb og SMT. Den samler funktioner til automatik, bekvemmelighed, sikkerhed, energibesparelse og praktiske funktioner. Det brede detekteringsfelt består af op og ned, venstre og højre servicefelt. Det virker ved at modtage menneskelig bevægelse infrarøde stråler. Når man kommer ind i detektionsfeltet, kan den starte belastningen på én gang og identificere automatisk dag og nat; Dens installation er meget praktisk, og dens brug er meget bred. Den har funktioner som effektindikation og detekteringsindikation.

SPECIFIKATIONER
Strømkilde: 100-130V/AC
220-240V/AC
Strømfrekvens: 50/60Hz
Nominel belastning:
800W Max.wolfram (100-130V/AC)
200 W Maks. fluorescerende (100-130V/AC)
1200W Max.wolfram (220-240V/AC)
300 W Maks. fluorescerende (220-240V/AC)

Tidsindstilling: min: 8sek±3sek maks:7min±2min(justerbar)
Lysstyring: <3LUX~2000LUX (justerbar)
Registreringsområde: 12m Max (<24°C)
Detektionsvinkel: 180° 140°
Installationshøjde: >1,8m~3,5m
Arbejdstemperatur: -10°C~40°C
Arbejdsfugtighed: <93%RH
Strømforbrug: 0,45W (statisk 0,1W)
Registreringsbevægelseshastighed: 0,6~1,5m/s

SENSORINFORMATION

FUNGERE
Detektionsfelt: detektionsfeltet (se følgende diagram) består af op og ned, venstre og højre servicefelt, det kan vælges efter forbrugerens ønske. orienteringen af at bevæge sig har stor sammenhæng med følsomheden;

Kan identificere dag og nat: Forbrugeren kan justere arbejdslysstyringen. Den kan arbejde i dagtimerne og om natten, når den er indstillet til "sol"-position (max). Den kan arbejde i lysstyringen mindre end 3LUX, når den er indstillet på "måne"-positionen (min). Med hensyn til justeringsmønsteret, se venligst testmønsteret;
Strøm- og registreringsindikation: Indikatorlampen kan blinke én gang hvert 4. sek. efter at have tændt for strømmen. Den kan blinke 2 gange hvert 1. sekund, efter at den har modtaget signalerne. Samtidig kan den vise sensorens normale forhold for detektionen og strømmen;

Tidsindstilling tilføjes kontinuerligt: Når den modtager det andet induktionssignal efter den første induktion, vil det beregne tiden igen på basis af den første tidsindstilling hvile; (Indstil tid)

Tidsindstillingen er justerbar. Den kan indstilles efter forbrugerens ønske. Minimumstiden er 8sek±3sek. Det maksimale er 7min±2min;

INSTALLATION (SE FØLGENDE DIAGRAM)
Sluk for strømmen;

Skru sømmet af i bunden. Åbn ledningshullet. Strømledningen og belastningsledningen er boret i bunden;

Fastgør bunden på den valgte position med den oppustede skrue;

Forbind strømmen og belastningen med tilslutningsledningssøjlen i henhold til skitsediagrammet;

Fastgør sensoren på bunden, skru venligst sømmet og tænd for strømmen.
Så du kan teste det.

Drej lyskontrolknappen med uret på maksimum (sol), drej tidsknappen med uret på minimum;

Når du tænder for strømmen, virker belastningen ikke, og indikatorlampen blinker én gang hvert 4. sek. Efter 5~10 sek. blinker belastningsarbejdet og indikatorlampen to gange hvert 1. sek. Under betingelserne uden induktionssignal skal belastningen stoppe med at arbejde inden for 5~30 sek., indikatorlampen skal stadig blinke én gang hvert 4. sek.

Når den første er ude, skal du give det mening igen efter 5~10 sek. Belastningen skal virke og indflashhastigheden er to gange hvert 1. sek.

Belastningen skal stoppe med at arbejde inden for 5~15 sek.

Drej lyskontrolknappen mod uret på minimum. Hvis den er justeret i mindre end 3LUX, bør induktorbelastningen ikke fungere efter belastningen holder op med at virke. Hvis du dækker detektionsvinduet med uigennemsigtige genstande (håndklæde osv.), virker belastningen uden induktionssignaltilstand, bør belastningen stoppe med at arbejde inden for 5~15 sek.;

BEMÆRK
Elektriker eller erfaren person kan installere det.
Uroobjekterne kan ikke betragtes som installationsgrundlaget.
Foran detektionsvinduet bør der ikke være genstande, der hindrer eller uroer, der påvirker detekteringen.
Undgå at installere den i nærheden af lufttemperaturændringszoner, for eksempel: aircondition, centralvarme osv.
For din sikkerhed. Åbn venligst ikke kabinettet, hvis du finder et træk efter installationen.
For at undgå uventede skader på produktet, skal du tilføje en sikker enhed på 6A ved installation
infrarød sensor, f.eks. sikring, safe tube mm.

NOGET PROBLEM OG LØST MÅDE
Belastningen virker ikke:
(a) Kontroller strømmen og belastningen;
(b) Hvis belastningen er god;
(c)Hvis indikatorlampens hastighed øges efter registrering;
(d) Kontroller venligst, om arbejdslyset svarer til lysstyringen.

Følsomheden er dårlig:
(a) Kontroller venligst, om der foran registreringsvinduet er en hindring for, at denne effekt kan modtage signalerne;
(b) Kontroller venligst den omgivende temperatur;
(c) Kontroller venligst, om signalkilden er i detekteringsfelterne;
(d) Kontroller venligst installationshøjden;
(e) Hvis den bevægelige orientering er rigtig.

Sensoren kan ikke automatisk lukke belastningen:
(a) Hvis der er kontinuerlige signaler i detekteringsfelterne;
(b)Hvis tidsindstillingen er sat til den længste;
(c)Hvis kraften svarer til instruktionen;
(d) Hvis lufttemperaturen ændres i nærheden af sensoren, for eksempel aircondition eller centralvarme osv.

● Bekræft venligst med præfessionel installation.
● Afbryd strømforsyningen før installation og fjernelse.
● Sørg for, at du har afbrudt strømmen af sikkerhedsmæssige årsager.
● Ukorrekt betjening forårsagede tab, producenten påtager sig intet ansvar.

Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Ved design har vi været opmærksomme på overflødige designs og vedtaget sikkerhedskvoter for at undgå problemer.
