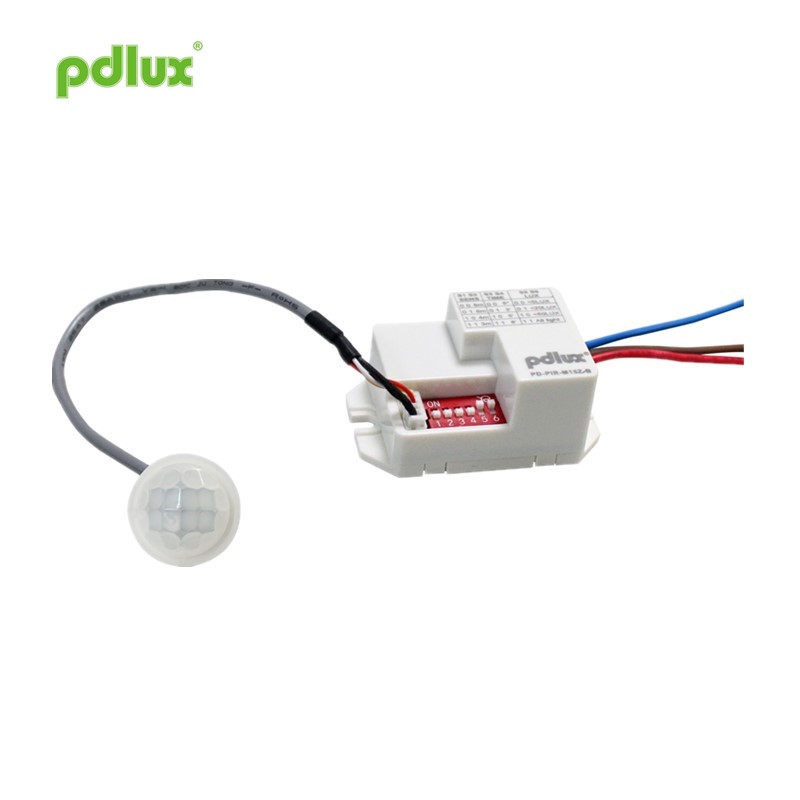

Zero Crossing Technology Infrarød sensor

PD-PIR-M15Z-B Infrarød sensorinstruktion

Resumé

Zero Crossing Technology Infrarød sensor er en digital teknologi i den nyeste version af den infrarøde sensor. Vedtag anti-jamming SMD infrarød sensor. Finier-objektivet er også udstyret med en sensingstatusindikator og en lysfølsom sensor. Zero Crossing Technology Infrarød sensor vedtager digital nøjagtig beregning sinusformet bølge nulpunkt switch teknologi, som har stærk impulsstrøm kapacitet og er uforlignelig med konventionelle produkter. Kan fastgøres til enhver anden belastning. Der henvises til følgende introduktion for detaljer.

Fungere

Specifikationer for Zero Crossing Technology Infrarød sensor

Strømkilde: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Alle belastninger: 1200W Maks. 220-240VAC ¼¼
600W Maks. Ï100-130VACï¼
Overspændingsstrøm: 50A / 500μS
Registreringsvinkel: 100 °
Arbejdstemperatur: -20 ~ + 40 ° C
Arbejdsfugtighed: ‰ ¤93% RH

Sensoroplysninger

Ansøgning

Zero Crossing Technology Infrarød sensor kan bruges med ethvert produkt, eller det kan installeres og bruges uafhængigt. Der er to installationsmetoder: væg og loft.
F.eks. Tilføj sensoren fra en normal belysning til automatisk sensorlampe.

Forbindelses-ledningsdiagram 1. Forbind brun og blå med strøm; 2. Forbind rød og blå med belastning.

Opmærksomhed
â- Installatøren skal have elektriker eller relevant erfaring;
â € Installer ikke denne maskine steder, der er udsat for direkte sollys, hvor strømmen og temperaturen ændrer sig markant, f.eks. klimaanlæg og opvarmning;
â – Vælg ikke gyngende genstande som installationsbase;
â- Foran sensorområdet, bør der ikke være nogen forhindringer eller bevægelige genstande, der påvirker dets detektion.
â— Jo højere omgivelsestemperaturen er, jo lavere er følsomheden af ​​sensoren! Den nominelle detektionsafstand i manualen er afstanden, når omgivelsestemperaturen er 22-24 ° C.
Fra fabrikken er følsomheden indstillet til 6 meter.

Bemærkning
1. Ret linsedelen af ​​sensoren mod det sted, hvor menneskekroppen normalt bevæger sig.
2. linsedelen er i en position, hvor det naturlige lys når, så den lysfølsomme sensor inde i linsen bedre kan opfatte den miljømæssige belysningsstyrke.
BEMÆRK: Den menneskelige kropshøjde er forskellig, bevægelseshastigheden er forskellig, følsomheden er også forskellig. Den bevægelige hastighed er 1,0 til 1,5 m / sek. Hvis en persons størrelse og bevægelseshastighed ændres, ændres detektionsafstanden også.

OPMÆRKSOMHED:
Når du begynder at bruge sensorproduktet første gang, skal du være opmærksom på følgende punkter:
1.Den første strøm skal vente 30 sekunder, hold dig væk fra det sted, hvor sensoren kan registrere. Efter at lyset er blevet slukket automatisk, kommer den menneskelige krop ind i sensorens detektionsområde og bevæger sig i normal bevægelsesretning. Sensoren kan registrere og kontrollere belastningen for at begynde at arbejde.
2. For justeringsmetoderne for LUX, forsinkelsestid og følsomhed henvises til indholdet i diagrammerne for A, B og C for betjening.

Når du bruger dette produkt, skal du justere følsomheden til den ønskede position. Juster ikke følsomheden til det maksimale for ikke at få produktet til at fungere normalt på grund af forkerte handlinger. Bevægelse forårsaget af små dyr og interferens fra elnettet kan medføre, at produktet ikke fungerer korrekt.
Hvis produktet ikke kan fungere normalt, skal du prøve at reducere følsomheden korrekt og derefter teste.

Denne manual er indholdet af produktprogrammeringen, vi giver dig ikke besked separat. Det er strengt forbudt at kopiere indholdet af brugsanvisningen til ethvert andet formål uden tilladelse fra virksomheden.
