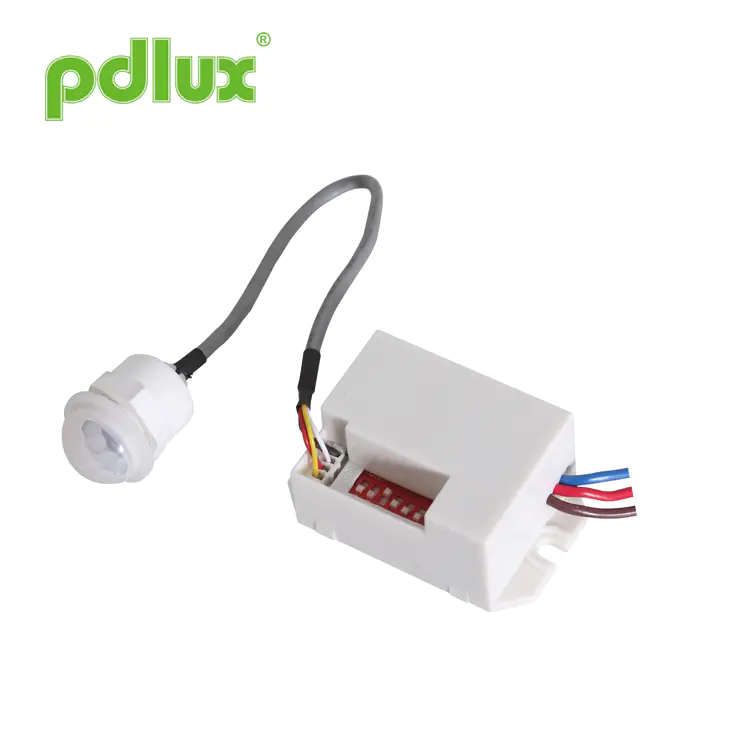

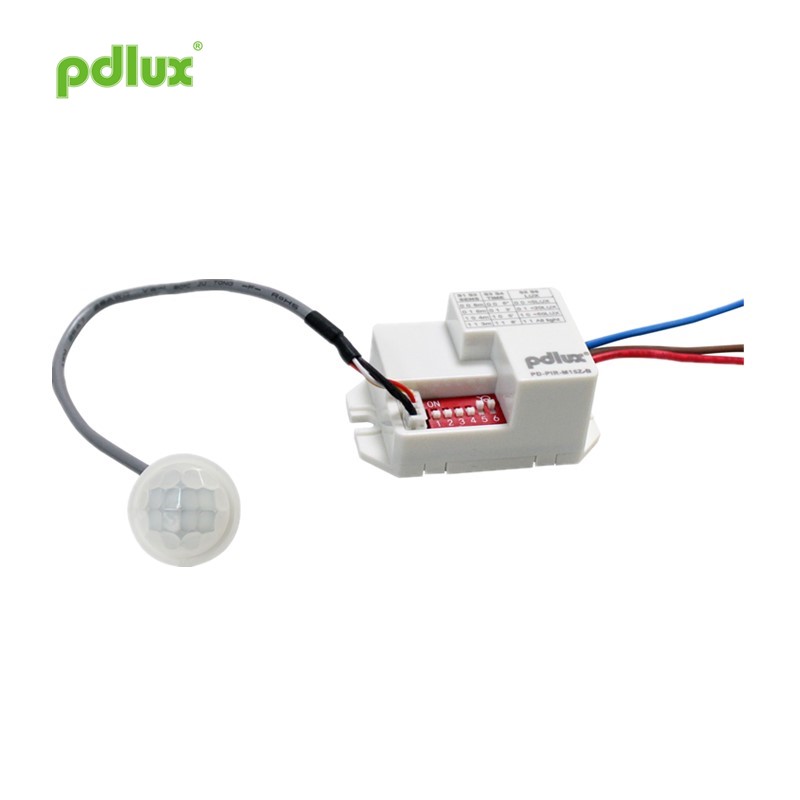

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

PIR Motion Sensor Smart Detector 220-240V/100-130V AC er en energi automatisk sensorafbryder, den kan identificere dag og nat. Den vedtager infrarød detektor-, IC- og SMD -teknologi, når nogen går ind i sit detekteringsområde og udløste det fungerer, den infrarøde detektor tænder lampen, efter at han forlader sin rækkevidde, slukker lampen automatisk. Det kan detektere den omgivende lysbelysning automatisk og indstille og justere værdien i henhold til det faktum behov. Såsom lyset tændes og fungerer, når den omgivende lysbelysning er under indstilling af værdi. Når den overstiger indstillingsværdien, stopper lyset med at fungere. Det kan installeres i indendørs, korridor og offentligbygning.

Model:PD-PIR115

Send forespørgsel

Specifikationer

Strømkilde	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Tidsindstilling	5s、30s、1Min、3 Min、5 Min、8 Min (justerbar)
Bedømt belastning	800W Max.Tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC)	Letkontrol	<10LUX ~ 2000LUX (justerbar)
Detektionsområde	8m (22 ° C) (justerbar)	Detektionsvinkel	100 °
Arbejdstemperatur	-10 ~+40 ° C.	Arbejdsfugtighed	≤93%RH

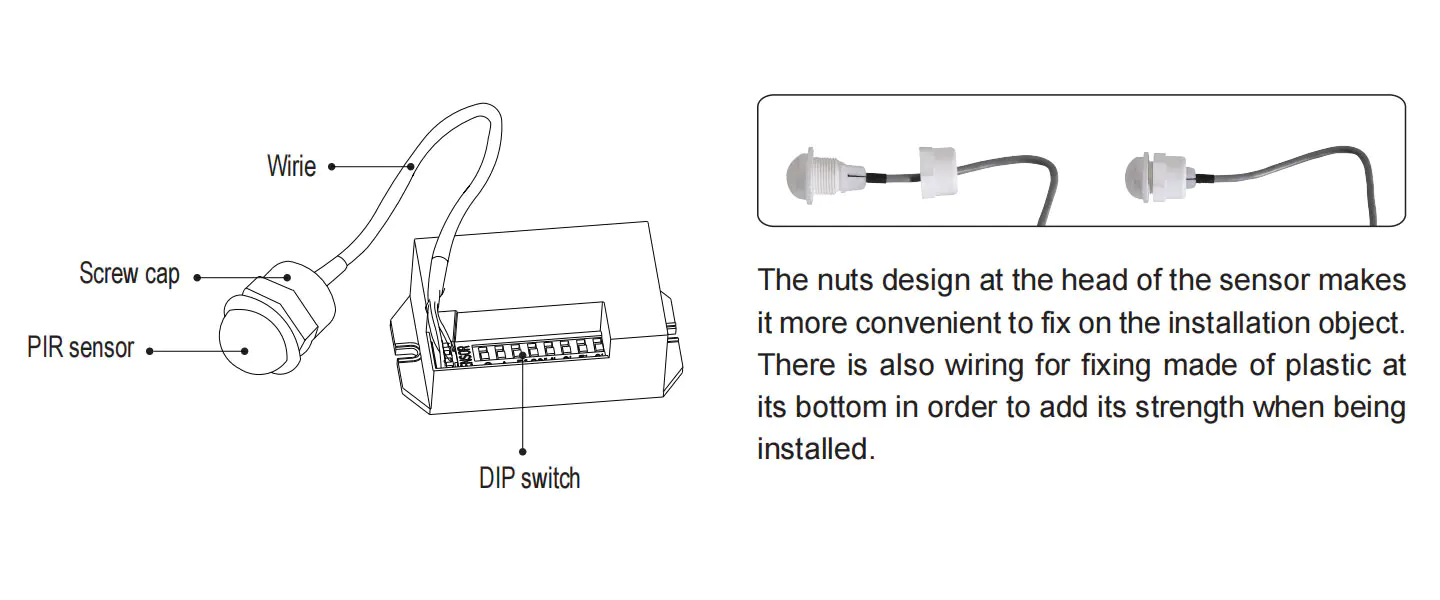

Navn på hver del

Name of each part

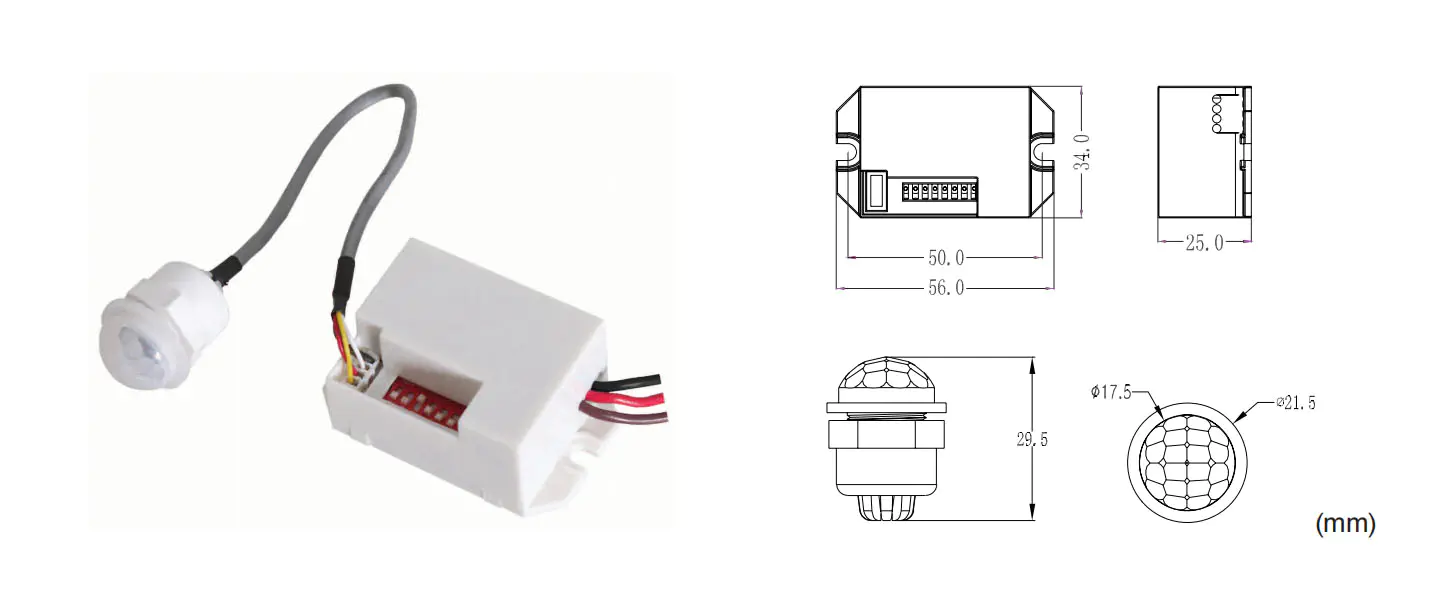

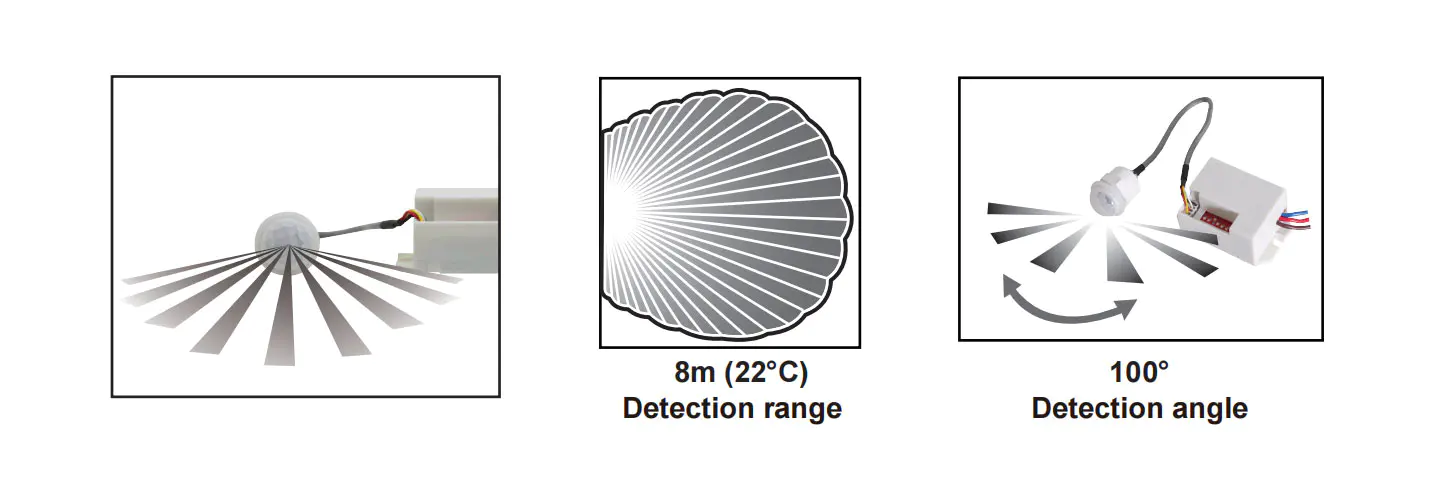

Sensoroplysninger

Sensor information

Fungere

1.adopts 8-bit DIP-switch:
· Du kan vælge arbejdslys til kun at arbejde i lyset under 10LUX eller i ethvert lys;
· Justerbar følsomhed;
· Vælg arbejdstidslay af belastningen: 5s, 30s, 1min, 3min, 5min, 8min.
2. Den gang, hvor belastningsarbejdet automatisk kan forsinke:
Det omtrækker tid efter den sidste sensing;
3.out Tilslut infrarød detektor og sensibiliseringsmodstand;
4. Simple struktur og ved hjælp af praktisk.

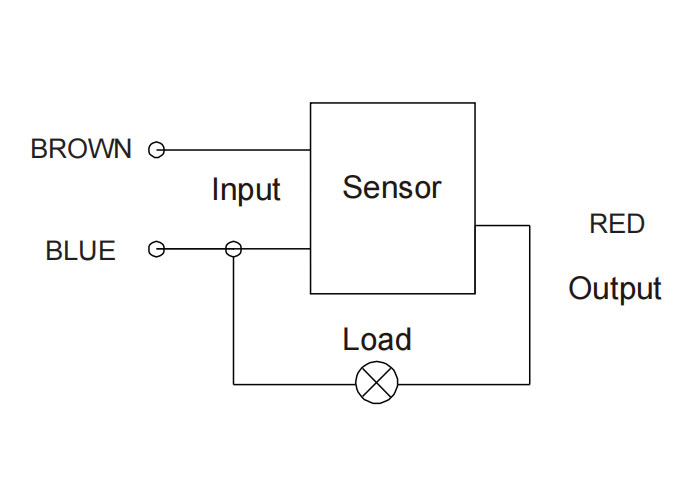

Forbindelsestråddiagram

1. Tilslut brun og blå med strøm;
2. Tilslut rød og blå med belastning.

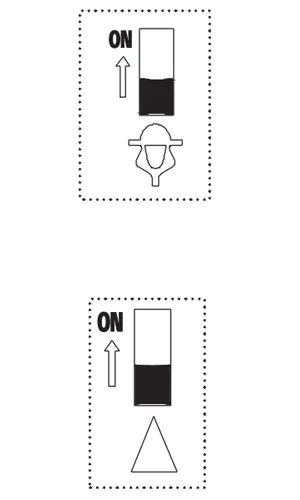

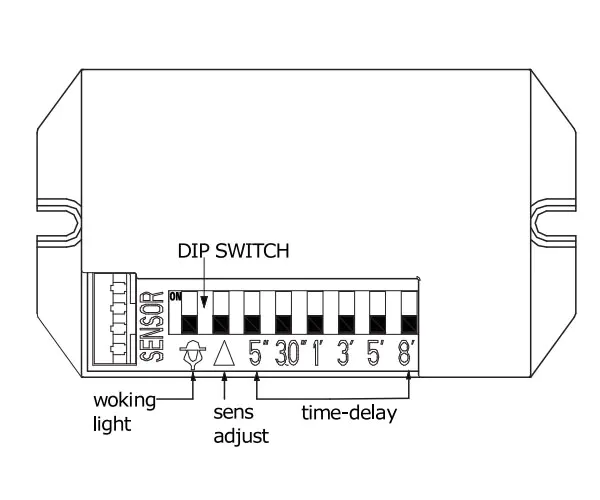

Indstilling af dyppekontakt

1．Working Light () Valg af:
· Når der ikke er nogen lysbillede til på, kan det arbejde i nogen let grad;
· Når du glider til på, kan det kun fungere om natten (<10LUX).
2. følsomhed () Valg af:
· Når der ikke er nogen lysbillede til på, høj følsomhed;
· Når glid til på, lav følsomhed.
3. tidsforsinkelse (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Når du vælger en bestemt tidsforsinkelse, glider du kun den til på position.

Opmærksomhed: Når du bruger dette produkt, skal du justere følsomheden til en passende position, du har brug for, skal du ikke justere følsomheden over for maksimalt, for at undgå, at produktet ikke fungerer normalt forårsaget af forkert bevægelse. Fordi følsomheden er for høj let at registrere det forkerte Bevægelse af vindblæsende blade og gardiner, små dyr og den forkerte bevægelse ved interferens af strømnet og elektrisk udstyr. Alle disse fører, at produktet ikke fungerer normalt!
Når produktet ikke fungerer normalt, skal du prøve at sænke følsomheden korrekt og derefter teste det.

Prøve

· Slide dukkert 5 ″ til på position og andet er på original position;
· Tænd for strøm, efter at belastningen slukkes, er sensoren en stabil arbejdstilstand;
· Fornemme det en gang, belastningen tændes, og efter 5'erne slukker den automatisk;
· Hvis glidedip () til på position, skal du teste det om dagen, fornemme det, belastningen vil ikke være på, dække sensibiliseringsmodstand med uigennemsigtigt objekt, fornemme det igen, belastningen vil være på, og efter 5'erne drejer den Fra Automaticall.

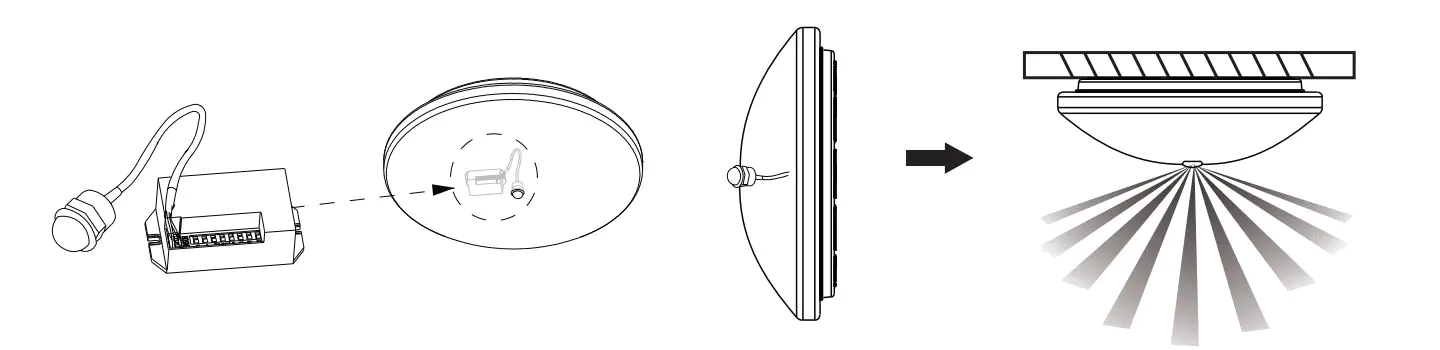

Til lejligheder

Det kan installeres i indendørs, korridor og offentligbygning.
Installeret inde på enheden med ikke-metalliske materialer.
Tilsæt f.eks. Sensoren, fra en normal belysning til automatisk sensorlampe.
For occasions

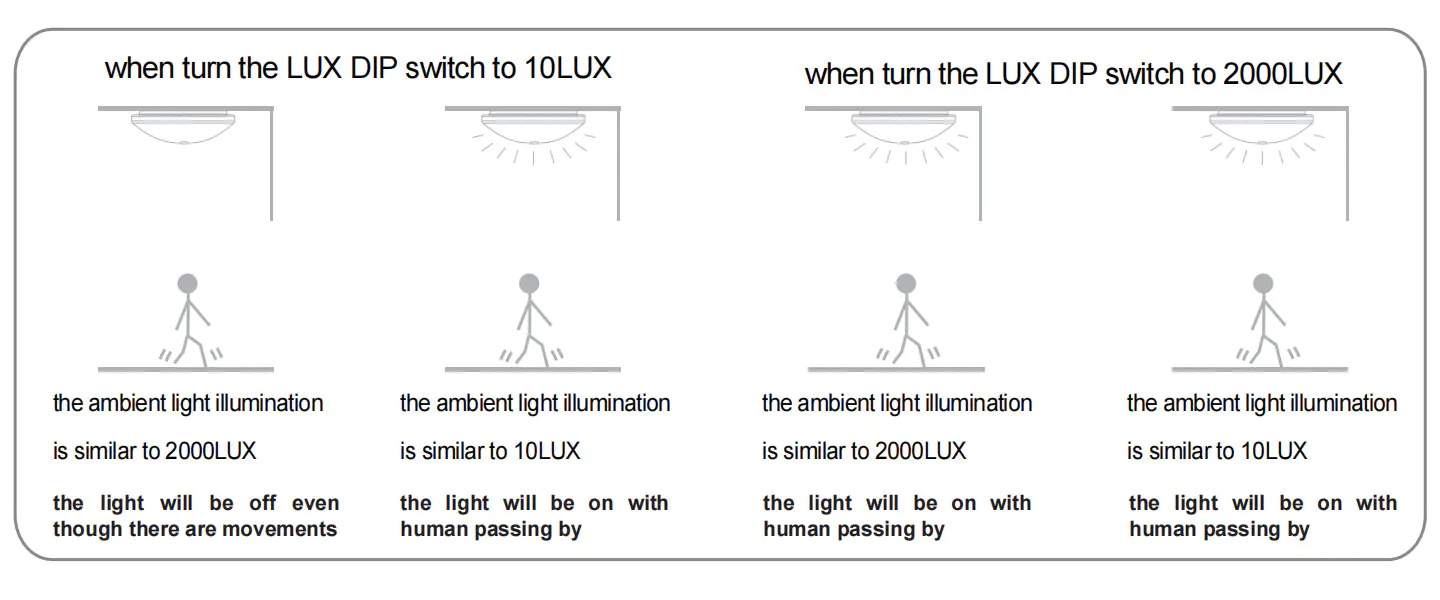

Driftsprincippet om lysstyret
Operating principle of the light-control

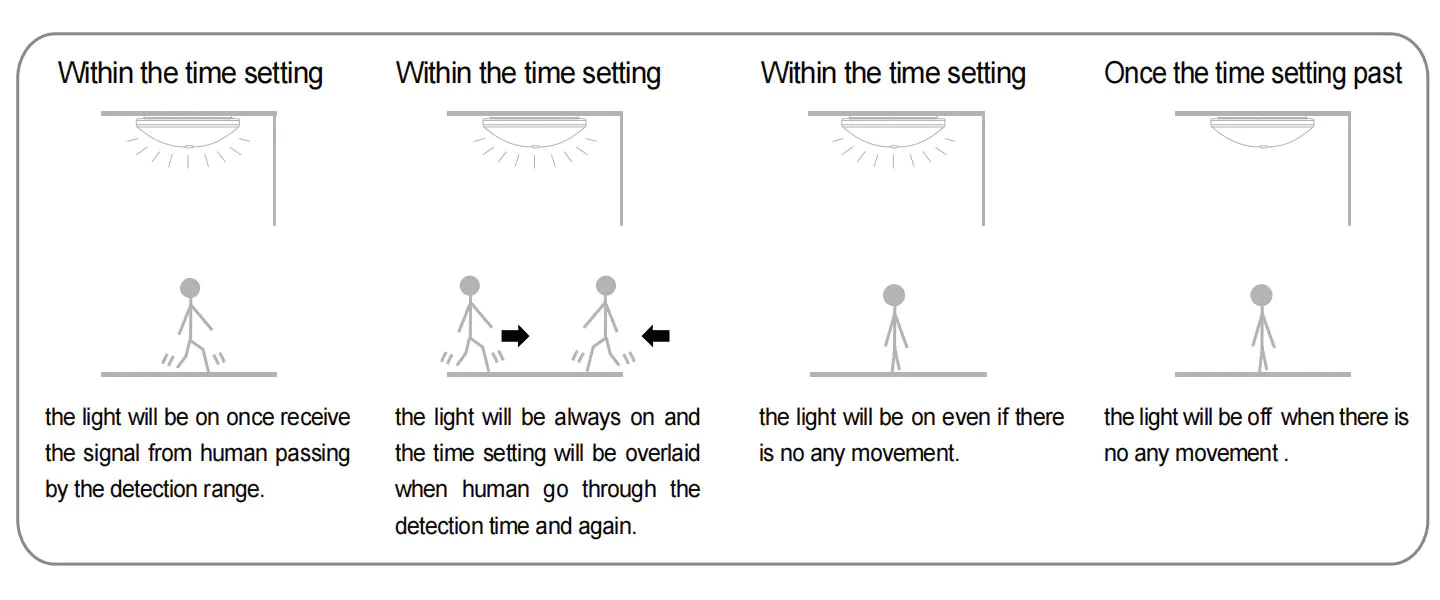

Driftsprincip for tidsindstilling
Operating principle of time setting

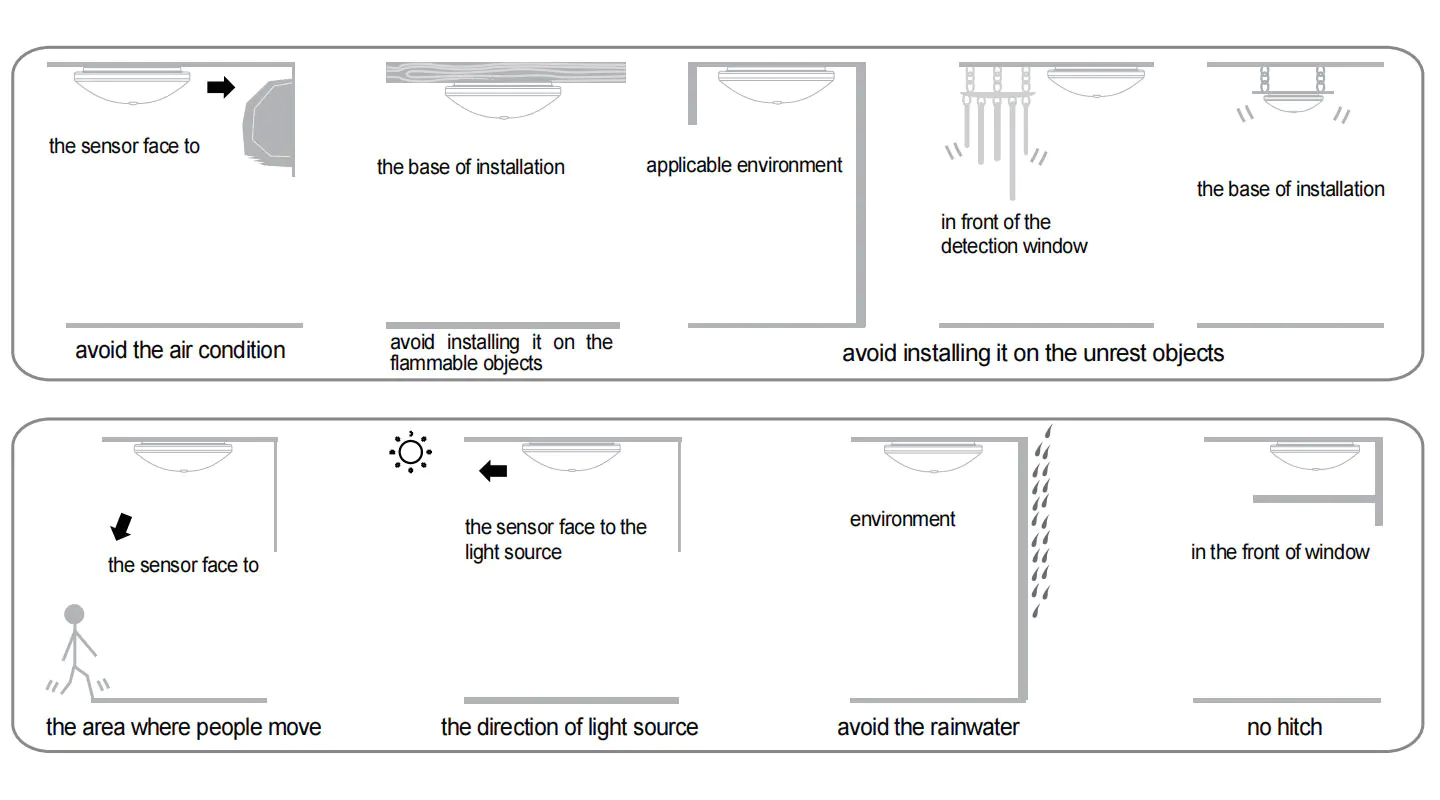

Vær opmærksom på installationen
Pay attention to installation

Opmærksomhed

· Det installerende personale skal være elektriker eller med korrelationserfaring;
· Sørg for ikke at installere enheden på det sted, hvor solen skinner, strøm og temperaturændring åbenbart, for eksempel aircondition, luftvarme;
· Vælg ikke Sway -objektet som installation af base;
· Foran sensområdet skal der ikke være nogen hindring eller bevægende objekt for at påvirke dets detektering.

Bemærkning

1. Hold sensorens ansigt til det område, hvor mennesket normalt bevæger sig.
2. Hold sensorens ansigt til placeringen af det omgivende lys for at få meget mere nøjagtige belysningsindstilling.
3. Hvis detekterer signalet igen inden for tidsindstillingen, løjes tidsindstillingen over.

Noget problem og løst måde

1. Lastet fungerer ikke:
A: Kontroller, om forbindelsesledningen af strøm og belastning er korrekt;
B: Kontroller, om belastningen er god;
C: Kontroller, om arbejdslyssættet svarer til lyskontrol.
2. Følsomheden er dårlig:
A: Kontroller, om der har hindret foran detektionsvinduet for at gennemføre for at modtage signalet;
B: Kontroller, om omgivelsestemperaturen er for høj;
C: Kontroller, om induktionssignalkilden er i detektionsfelterne;
D: Kontroller, om installationshøjden svarer til højden, der vises i instruktionen;
E: Kontroller, om den bevægende orientering er korrekt.
3. Sensoren kan ikke lukke belastningen automatisk:
A: Kontroller, om der er kontinuerligt signal i detektionsfeltet;
B: Kontroller, om tidsindstillingen er den længste;
C: Kontroller, om strømmen svarer til instruktionen;
D: Kontroller, om temperaturen i nærheden af sensorændringen naturligvis, såsom klimaanlæg eller centralvarme osv.

● Når det bruges i forskellige miljøer, skal du ikke justere følsomheden til det højeste.
Fordi det let kunne føre til funktionsfejl.
● Bekræft venligst med præfessionel installation.
● Afskær strømforsyningen inden installation og fjernelse af operationer.
● Sørg for, at du har afskåret strømmen til sikkerhedsformål.
● Forkert drift forårsagede tab, producenten påtager sig ikke noget ansvar.
Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle de elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Når vi designer, har vi været opmærksomme på overflødige design og vedtaget sikkerhedskvote for at undgå problemer.
Denne instruktion bør uden vores tilladelse ikke kopieres til andre formål.
