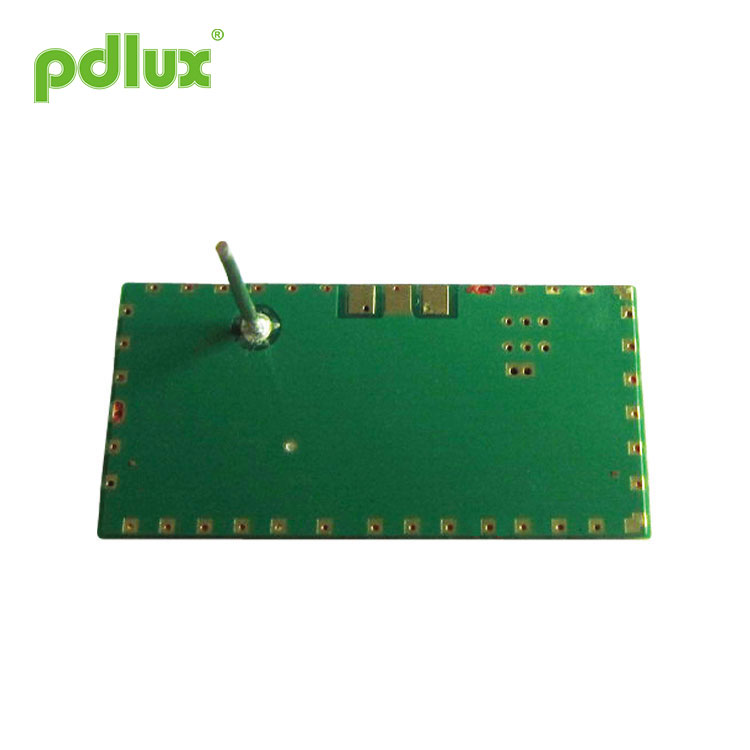

PDLUX PD-V4 Mikrobølgeovnfabrik HF-sensor Doppler-bevægelsesdetektormodul
PDLUX PD-V4 Mikrobølgeovnfabrik HF-sensor Doppler-bevægelsesdetektormodul er et C-bånd, bi-statisk Doppler-transceivermodul. Det vedtager indbygget resonatoroscillator (CRO) forstærket signal eksternt kredsløb. Mere følsomt og lavere strømforbrug end V2. Det er praktisk for kunderne at udvikle forskellige produkter.
Model:PDLUX PD-V4
Send forespørgsel
PDLUX PD-V4 Mikrobølgeovnfabrik HF-sensor Doppler-bevægelsesdetektormodul
 |
Application of PDLUX PD-V4 Mikrobølgeovnfabrik HF-sensor Doppler-bevægelsesdetektormodul â— Intelligent switch â— Automatisk lys â— Indtrænger detektere Funktion og fordel â— Lav trådløs effekt â— Lavt strømforbrug â- Kontakt uden registrering â— Let at matche med det eksterne kredsløb â- Høj anti-jamming evne â- Passer til forskellige barske omgivelser â— Lavt støjniveau PDLUX PD-V4 Mikrobølgeovnfabrik HF-sensor Doppler-bevægelsesdetektormodul is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2. It is convenient for the customers to develop various products. Dette modul er ideelt egnet til belægningssensor i automatiske lysafbrydere. Det kan også bruges til loftmonterede indtrængningsdetektorer. I henhold til EN 300440-V2.1.1ã € EN 62479：2010, RED-direktiv-2014/53 / eu I henhold til FCC Part 15.249 I henhold til EN 62321, ROHS-direktiv-2011/65 / eu I henhold til REACH-direktiv-1907/2006 / ec |
|
Parameter |
Bemærkninger |
Min |
Typ |
Maks |
Enheder |
|
Frekvensindstilling |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Udstrålet strøm (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Afregningstid |
|
5 |
10 |
20 |
μSec |
|
Modtaget signalstyrke |
2 |
150 |
200 |
300 |
μVp-s |
|
Støj |
3 |
0.5 |
|
2 |
mVrms |
|
Forsyningsspænding |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Nuværende forbrug |
|
12 |
12.5 |
13.5 |
mA |
|
Frekvens for gentagelse af puls |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Pulsbredde |
4 |
15 |
50 |
70 |
μSec |
|
Driftstemperatur |
|
-15 |
22 |
90 |
℃ |
|
Vægt |
|
4.5 |
4.8 |
5.3 |
g |
Note1: Den udstrålede emission er designet til at opfylde FCC-reglerne.
Note2:The Modtaget signalstyrke(RSS) is measured at the total 1 Ways path loss of 64dB.
Note3: Støjspændingerne måles fra 10Hz til 100Hz ved udgangsporten inde i et anekoisk kammer.
Note4: Pulsfunktion
