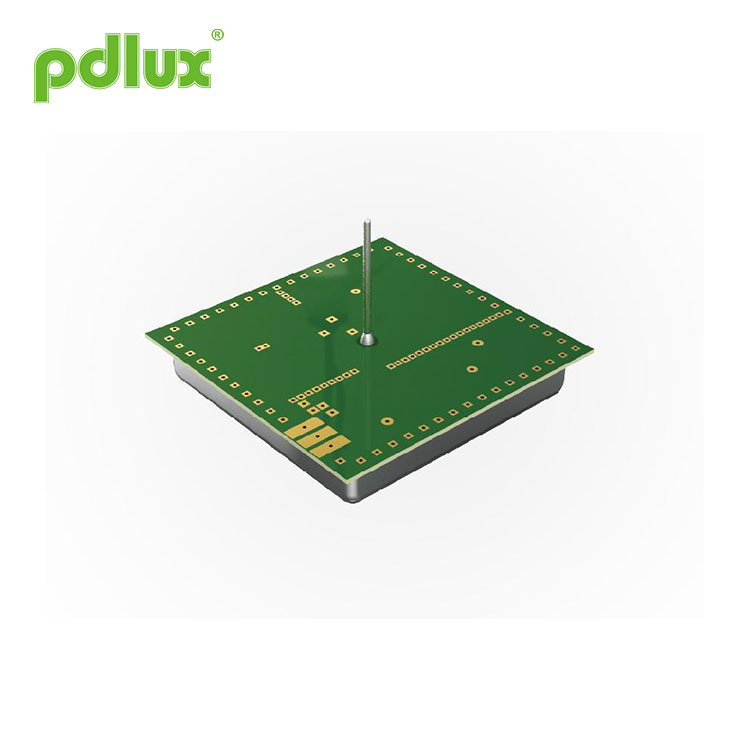

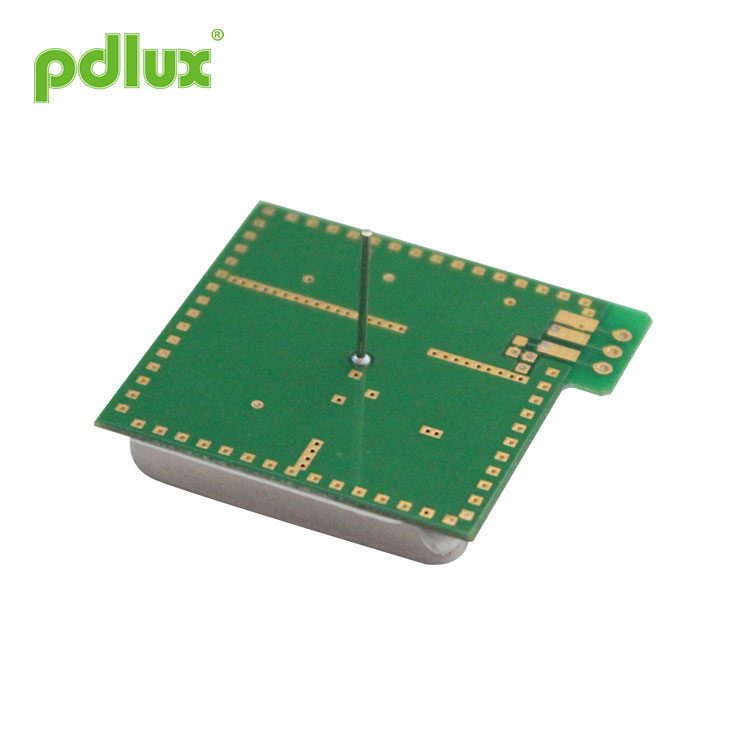

PDLUX PD-V1 Loftinstallation 5,8 GHz mikrobølgesensormodul
PDLUX PD-V1 Loftinstallation 5.8GHz Mikrobølgesensormodul er et C-bånd Bi-statisk Doppler-transceivermodul. Det er indbygget resonatoroscillator (CRO). Dette modul bruger det indbyggede forstærkerkredsløb og direkte output forstærkningssignal, gemmer eksternt forstærkerkredsløb, gør signalbehandling enklere og gør det lettere at oprette forbindelse til controlleren.
Model:PDLUX PD-V1
Send forespørgsel
PDLUX PD-V1 Loftinstallation 5,8 GHz mikrobølgesensormodul is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 Loftinstallation 5,8 GHz mikrobølgesensormodul is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 Loftinstallation 5,8 GHz mikrobølgesensormodul
â— Intelligent afbryder
â— Lav trådløs effekt |
I henhold til EN 300440-V2.1.1㠀 EN 62479：2010, RED-direktiv-2014/53 / eu I henhold til FCC Part 15.249 I henhold til EN 62321, ROHS direktiv-2011/65 / eu I henhold til REACH-direktivet-1907/2006 / ec |
|
Antennestrålemønster (omni-directional)
|
Produkter størrelse
|
| Parameter | Bemærkninger | Min | Typ | Maks | Enheder | ||||
| Frekvensindstilling | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Udstrålet strøm (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Afregningstid |
|
5 |
|
10 | Frk | ||||
| Modtaget signalstyrke | 2 | 150 | 200 | 300 | μVp-s | ||||
| Støj | 3 | 100 | 150 | 200 | mVrms | ||||
| Forsyningsspænding |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Nuværende forbrug |
|
18 | 20 | 25 | mA | ||||
| Frekvens for gentagelse af puls | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Pulsbredde | 4 | 15 | 50 | 70 | μSec | ||||
| Driftstemperatur |
|
-15 | 22 | 75 | ℃ | ||||
| Vægt |
|
6.0 | 6.5 | 7.0 | g | ||||
Note1: Den udstrålede emission er designet til at opfylde FCC-reglerne.
Note2:The Modtaget signalstyrke(RSS) is measured at the total 1 Ways path loss of 36dB.
Note3: Støjspændingerne måles fra 10Hz til 100Hz ved udgangsporten inde i et anekoisk kammer.
Note4: Pulsfunktion
