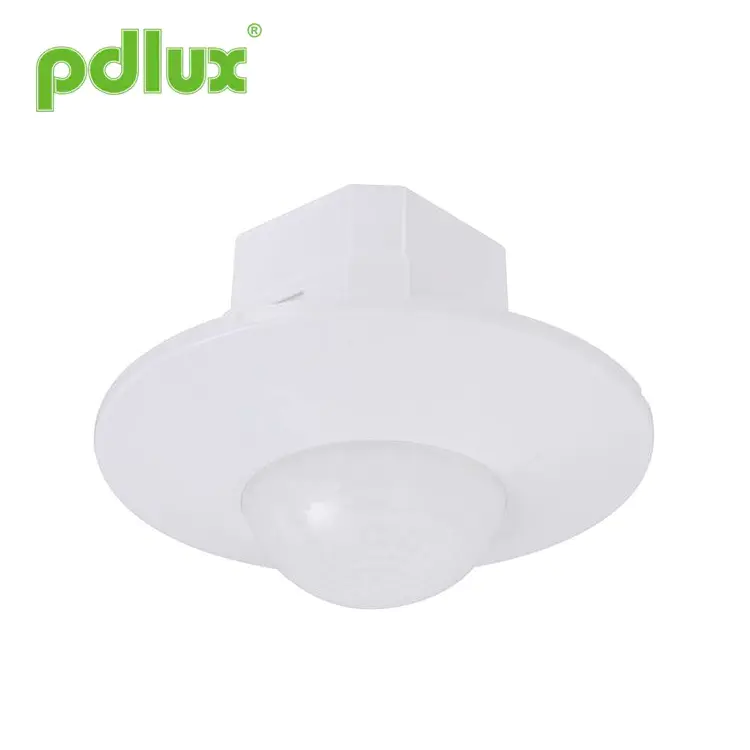

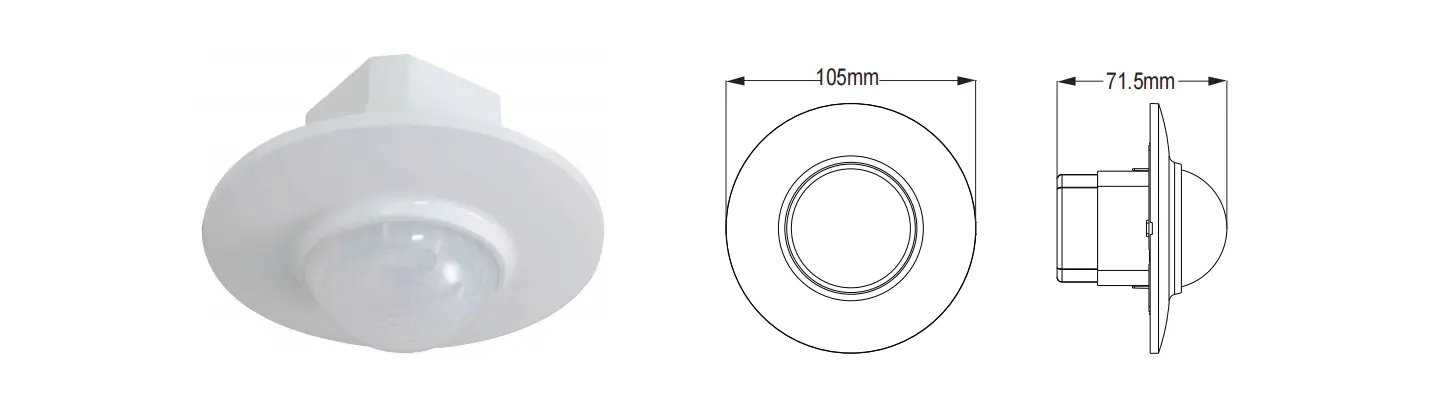

PD-PIR200A 360° infrarød bevægelsessensor til loftet

Oversigt

Produktet er en ny energibesparende switch, den vedtager god følsomhedsdetektor, integreret kredsløb og SMT. Den samler automatik, praktisk sikker, energibesparende og praktiske funktioner. En detektor indeni udgør et bredt område detektionsfelt, den udnytter den infrarøde energi fra mennesket som styresignalkilde, den kan starte belastningen på én gang, når man kommer ind i detektionsfeltet. Den kan automatisk identificere dag og nat. Det er nemt at installere og bruges bredt og besidder funktionerne som powershow og detektering af show.

Specifikationer

Strømkilde	220-240VAC/100-130VAC	Strømfrekvens	50/60 Hz
Resistiv belastning	1200W maks. 230V/600W maks. 110V	Tidsindstilling:	min: 8±3 sek. maks.: 7±2 min (justerbar)
Detektionsvinkel	360º	Detektionsområde (22°C)	8m Max. (dia.) (justerbar)
Lysstyring	<3LUX-dagslys (justerbar)	Arbejdstemperatur	-10°C~+40°C
Strømforbrug	0,45 W (statisk 0,1 W)	Installationshøjde	2,5~3,5m
Registrering af bevægelseshastighed	0,6-1,5 m/s	Arbejdsfugtighed	<93% RH

Bemærk: Når forskellige belastninger anvendes parallelt, er det nødvendigt at forstå egenskaberne af belastning, og belastningen med en særlig stor startstrøm vil forårsage for tidlig skade på relæet inde i induktoren. Hvis der er stor usikkerhed omkring den belastning, der anvendes, kan en opgraderet version specielt designet til at modstå startstrøm kan tilpasses.

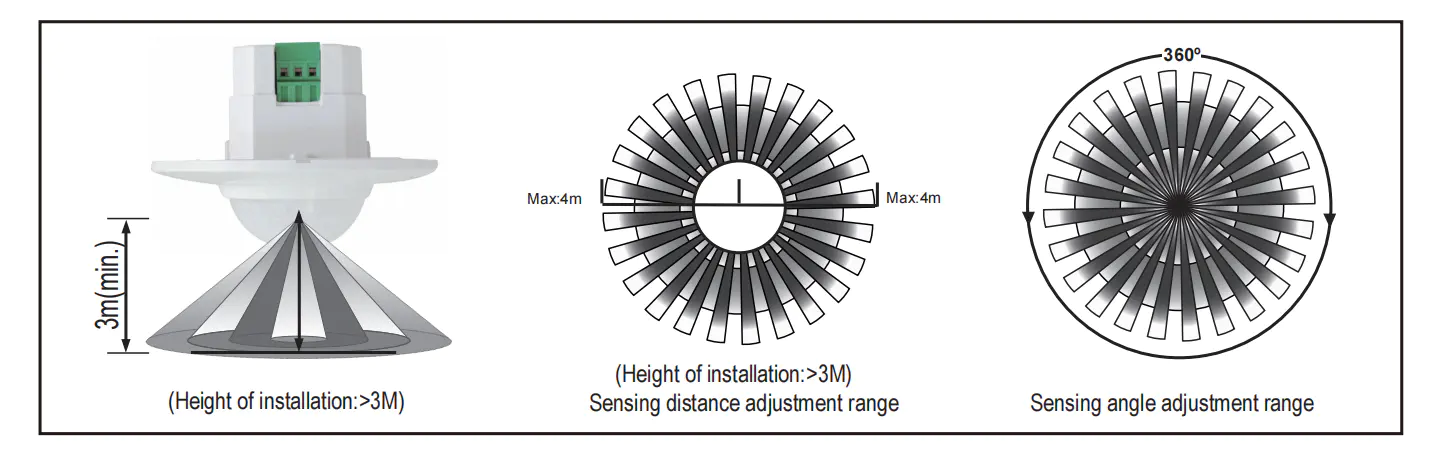

Sensoroplysninger

Fungere

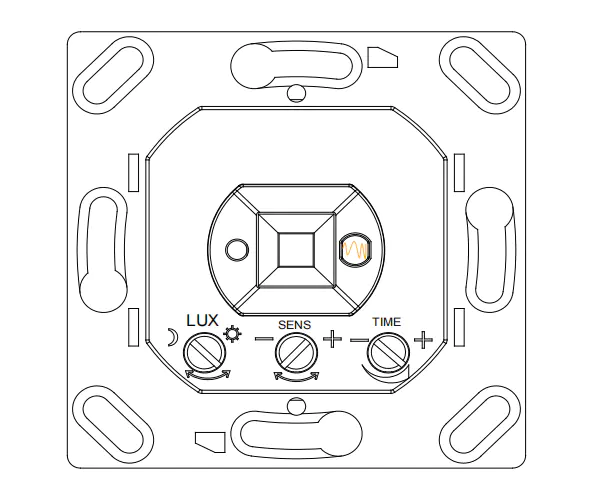

· Identificer dag og nat automatisk. Kan justere lysstyringen efter dit ønske: når du drejer til SOL (maks.), det vil fungere i dagtimerne og om natten. Når du drejer til MÅNE(min), vil det kun fungere under mindre end 3LUX omstændigheder. Med hensyn til justering, se venligst testmåden.
· Detektionsområde kan indstilles i henhold til installationsposition og registreringsfelt.
· Detektionsshowet: LED'en blinker to gange i sekundet, når signalet modtages.
·Tidsindstilling tilføjes løbende: når den modtager det andet induktionssignal efter den første induktor, vil den beregn tid igen på resten af den første tidsindstilling grundlæggende.(Indstil tid)
· Justering af tidsindstilling: den kan indstilles efter dit ønske. Minimum er 8±3 sek; maksimum er 7±2 min.

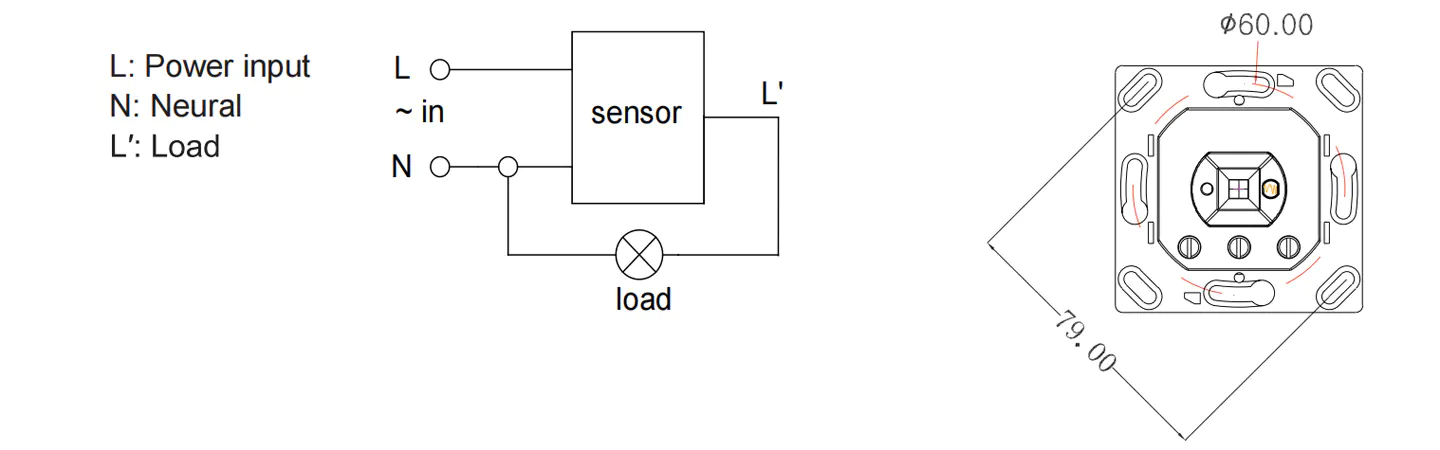

Tilslutnings-ledningsdiagram



BEMÆRK: Når du bruger dette produkt, skal du justere følsomheden til en passende position, du har brug for, ikke justere følsomheden til maksimum, for at undgå, at produktet ikke arbejde normalt forårsaget af forkert bevægelse. Fordi følsomheden er for høj, kan du nemt registrere den forkerte bevægelse af blade og gardiner, små dyr, og den forkerte bevægelse ved forstyrrelse af elnet og elektrisk udstyr. Alle dem fører produktet ikke virker normalt!
Når produktet ikke fungerer normalt, prøv venligst at sænke følsomheden passende, og test det derefter.

Noter

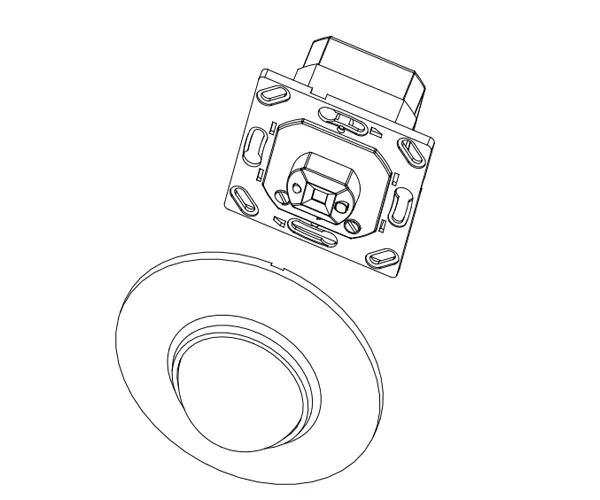

Skal monteres af elektriker eller erfaren mand.
Undgå at installere det på urolige genstande.
Der bør ikke være en hindring og bevægende objekt foran detektionsvinduet, der bevirker detektering.
Undgå at installere den i nærheden af ​​lufttemperaturændringszoner såsom aircondition, centralvarme osv.
I betragtning af din sikkerhed skal du ikke åbne dækslet, når du finder koblingen efter installationen.
Hvis der er forskel mellem produkt og instruktion, henvises venligst til produktet.

Noget problem og løst måde

Belastningen virker ikke:
a. Kontroller, at strøm- og belastningstilslutningen er korrekt.
b.Kontroller, om belastningen er god.
c.Tjek om arbejdslyset svarer til lysstyringen.

Følsomheden er dårlig:
a. Kontroller venligst, om der er hindring foran registreringsvinduet for at påvirke modtagelse af signalerne.
b. Kontroller venligst, om den omgivende temperatur er for høj.
c. Kontroller venligst, om signalkilden er i registreringsfelterne.
d. Kontroller venligst om installationshøjden svarer til højden vist i vejledningen.
e. Kontroller venligst, om den bevægelige orientering er korrekt.

Sensoren kan ikke lukke lasten automatisk:
en. Kontroller, om der er konstante signaler i detekteringsfelterne.
b. Tjek om tidsindstillingen er sat til den længste.
c. Tjek om strømmen svarer til instruktionen.
d. Tjek om temperaturændringen åbenlyst nærmer sig sensoren, såsom aircondition eller centralvarme osv



·Når det bruges i forskellige miljøer, skal du ikke justere følsomheden til det højeste.
For det kan nemt føre til funktionsfejl.
●Bekræft venligst med præfessionel installation.
●Afbryd venligst strømforsyningen før installation og fjernelse.
●Sørg for, at du har afbrudt strømmen af ​​sikkerhedsmæssige årsager.
●Forkert betjening forårsagede tab, producenten påtager sig intet ansvar.
Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Ved design har vi været opmærksomme på overflødige designs og vedtaget sikkerhedskvoter for at undgå problemer. Denne instruktion, uden vores tilladelse, må ikke kopieres til andre formål.
