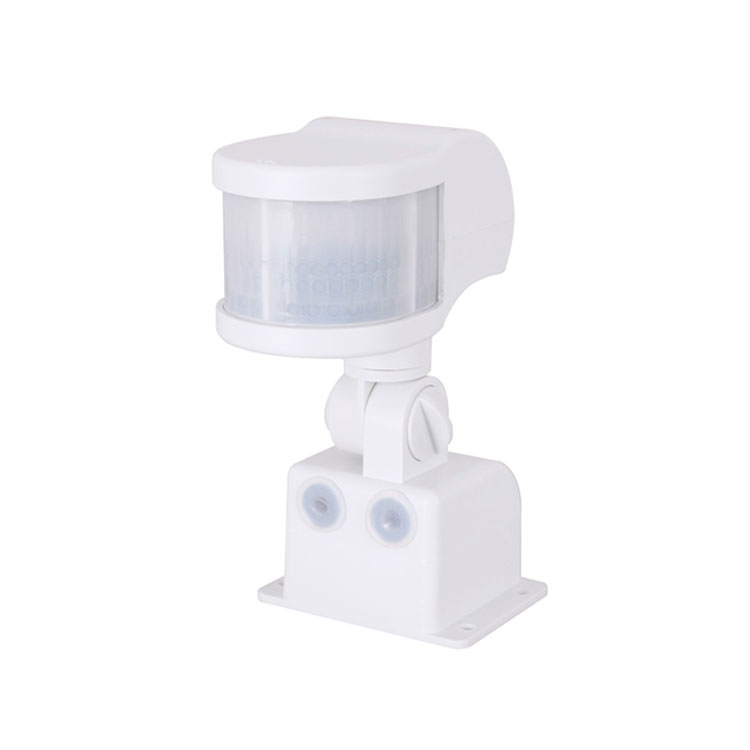

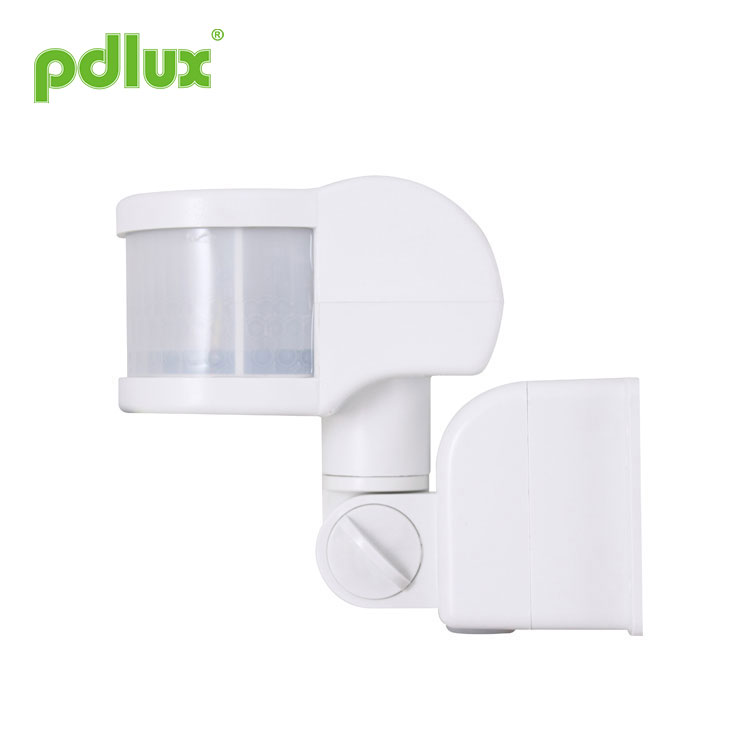

Infrarød sensor PD-PIR126 instruktion

PRODUKT INFORMATION
Denne infrarøde sensorkontakt er en ny energibesparende lyskontakt, som vedtager to højfølsomme detektorer, integreret kredsløb og SMT-teknologi; det samler automatisme, bekvemmelighed, sikkerhed og energibesparelser osv. Den brede detektering består af højre og venstre servicefelt; den anvender kroppens infrarøde stråler som signalkontrolkilde til at starte belastningen, når mennesket kommer ind i detektionsfeltet; sensoren kan automatisk identificere dag og nat. Det bruges bredt og nemt at installere; den har funktionerne power og detektionsshow.

SPECIFIKATIONER
Strømkilde: 220V/AC-240V/AC
Strømfrekvens: 50Hz
Registreringsområde: maks. 11m (22℃)
Detektionsvinkel: 220°
Tidsindstilling: Min:8sek±3sek
Max: 7min±2min (justerbar)
Kontrollys: <3LUX~solskinslys
(justerbar)

Nominel belastning: 1200W Maks. wolfram
Arbejdstemperatur: -10 ~ +40 ℃
Arbejdsfugtighed:<93%RH
Installationshøjde: 1,5m ~ 2,5m
Standbyeffekt: 0,45W (fungerende) 0,1W (statisk)
Registreringsbevægelseshastighed: 0,6~1,5m/s

SENSORINFORMATION

FUNGERE
>Detektionsafstanden kan justeres: Registreringsafstanden er kort, hvis du trykker på kontakten, ellers er den lang;

>Kan automatisk identificere dag og nat: Det omgivende lys, som PD-PIR126 fungerer i, kan justeres frit, når du drejer det til solskin (størst), kan det arbejde dag og nat; Hvis du vender den til månen (mindst) kan den kun fungere i lyset under 3LUX. Se venligst testmetoden om justeringen;

> Strøm- og registreringsindikation: Indikatorlampen blinker én gang hvert 4. sek. efter at have tændt for strømmen, den kan blinke 2 gange hvert 1. sek. efter at have modtaget induktionssignalerne. Så den kan vise om detektoren og strømmen er normal;

>Tidsforsinkelse tilføjet kontinuerligt: Når den modtager det andet induktionssignal efter det første, skal det beregne tiden igen på resten af den første tidsforsinkelsesbasis;

>Tidsforsinkelsesjustering: Arbejdstidsforsinkelsen kan justeres i henhold til kundens ønske, minimumstiden er 8 sek ± 3 sek., maksimum er 7 min ± 2 min;

>Låsefunktion: under arbejde vil sensoren holde belastningsbelysningen, når strømmen er slukket i 2 sekunder og derefter tændt. Og sluk for strømmen i 4 sekunder og tænd derefter, sensoren genoptager automatiseringen.

PRODUKTINFORMATION (som diagrammet1)
Δ Sluk for strømmen;
Δ Drej skruen på bundlåget op, træk i ledningshullet, sæt strømmen og lad ledningen i bundlåget;
Δ Fastgør bundlåget med udvidelsesskruen på den valgte monteringsposition;
Δ Sæt strøm- og belastningsledningen ind i sensoren i henhold til indikationsdiagrammet;
Δ Fastgør sensoren på bundlåget, drej skruen stramt, så kan du elektrificere den for at teste.

PRØVE
>Drej lysstyringsknappen automatisk med uret til den største; drej tidsknappen med uret til mindste.

>Tænd for strømmen, den kontrollerede belastning bør ikke fungere, og indikatorlampen blinker en gang hvert 4. sek.; belastningen vil fungere inden for 5 ~ 10 sek., og indikatorlampen blinker to gange hvert sekund. Hvis der ikke er nogen induktionssignaler, bør belastningen holde op med at virke inden for 5~30 sek., indikatorlampen skal genoptage at blinke 1 gang hvert 4. sek.

>Føl det igen 5-10 sek senere efter at belastningen er gået ud, belastningen skulle virke og indikatorlampen blinke 2 gange hvert 1 sek., belastningen holder op med at virke inden for 5-15 sek.

>Drej LUX-knappen til det mindste mod uret. Hvis du tester det i det omgivende lys ud over 3LUX, fornemme det, belastningen burde ikke fungere efter belastningen holder op med at virke; hvis du dækker detekteringslinsen med en uigennemsigtig genstand (håndklæde osv.), bør belastningen fungere. Under tilstanden af ingen sansesignaler er det normalt, at belastningen holder op med at arbejde inden for 5-15 sek.

>Bemærk: Der skal være et interval på 5 sekunder mellem den anden sans og den første sans, når belastningen holder op med at virke, mens der ikke behøver være et interval, når den trækker ind konstant, mens belastningen ikke holder op med at virke.

BEMÆRK
>Elektriker eller erfarent menneske kan installere det;
>Urolighedsobjekterne kan ikke betragtes som installationsgrundlaget;
>Der er ingen hindringer eller urolige genstande, der bevirker detektering foran detektionsvinduet;
>Undgå at installere den i nærheden af temperaturændringszoner, for eksempel: Aircondition, centralvarme osv.;
>Åbn venligst ikke kabinettet af hensyn til din sikkerhed, hvis du finder koblingen efter installationen.

NOGLE PROBLEMER OG LØST MÅDE
1、Belastningen virker ikke:
en. Kontroller strømmen og belastningen;
b. Hvis indikatorlampen blinker 1 gang hvert 4. sek.
c. Hvis belastningen er god;
d. Hvis indikatorlampen hurtigt blinker efter fornemmelse;
e. Kontroller venligst, om det arbejdslys, du indstiller, svarer til det omgivende lys.

2、Følsomheden er dårlig:
en. Kontroller venligst, om der er nogen hindring foran detektionsvinduet, der påvirker modtagelse af signalerne;
b. Kontroller venligst den omgivende temperatur;
c. Kontroller venligst, om signalkilden er i detekteringsfelterne;
d. Kontroller venligst installationshøjden;
e. Hvis den bevægelige orientering er korrekt.

3、Føleren kan ikke slukke for belastningen automatisk:
en. Hvis der er konstant signal i detekteringsfeltet;
b. Hvis tidsforsinkelsen er sat til den længste;
c. Hvis strømmen svarer til den krævede instruktion;
d. Hvis temperaturen ændres i nærheden af sensoren (klimaanlæg, centralvarme osv.);
e. Tjek den, om den er låst.

● Bekræft venligst med præfessionel installation.
● Afbryd strømforsyningen før installation og fjernelse.
● Sørg for, at du har afbrudt strømmen af sikkerhedsmæssige årsager.
● Ukorrekt betjening forårsagede tab, producenten påtager sig intet ansvar.

Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Ved design har vi været opmærksomme på overflødige designs og vedtaget sikkerhedskvoter for at undgå problemer.
Denne instruktion, uden vores tilladelse, må ikke kopieres til andre formål.
