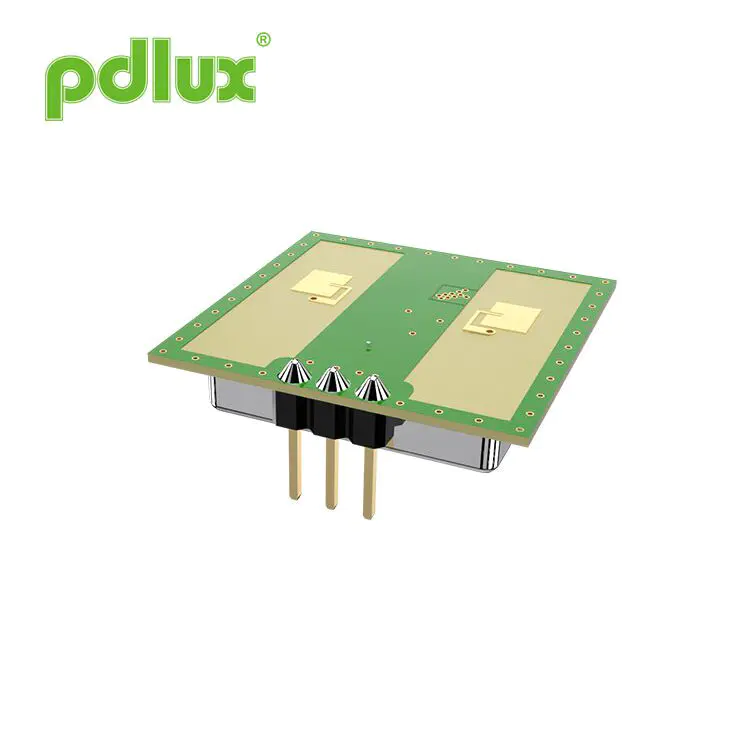

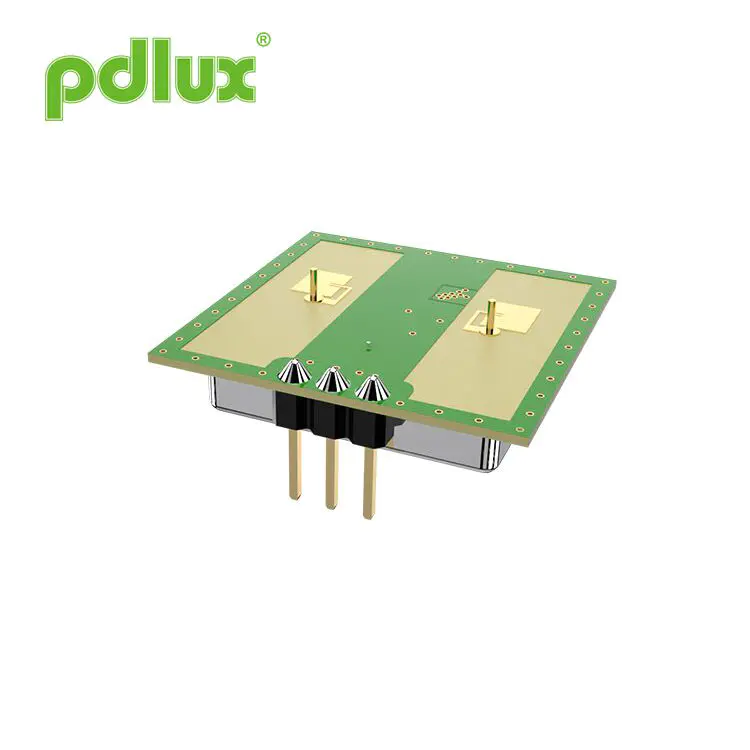

PDLUX PD-V12360A/B K-Band High-Sensitivity Motion Sensor til Smart Switch & Security

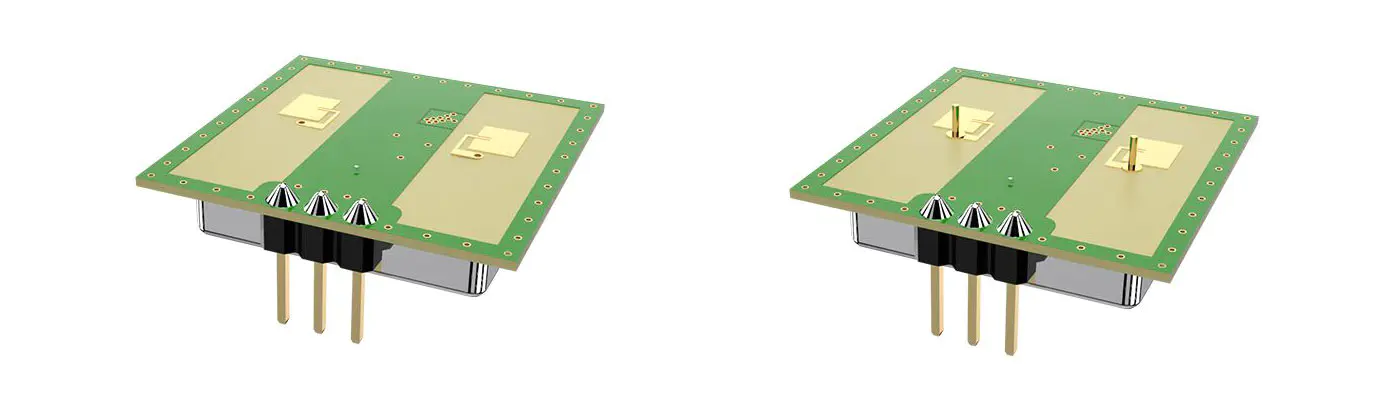

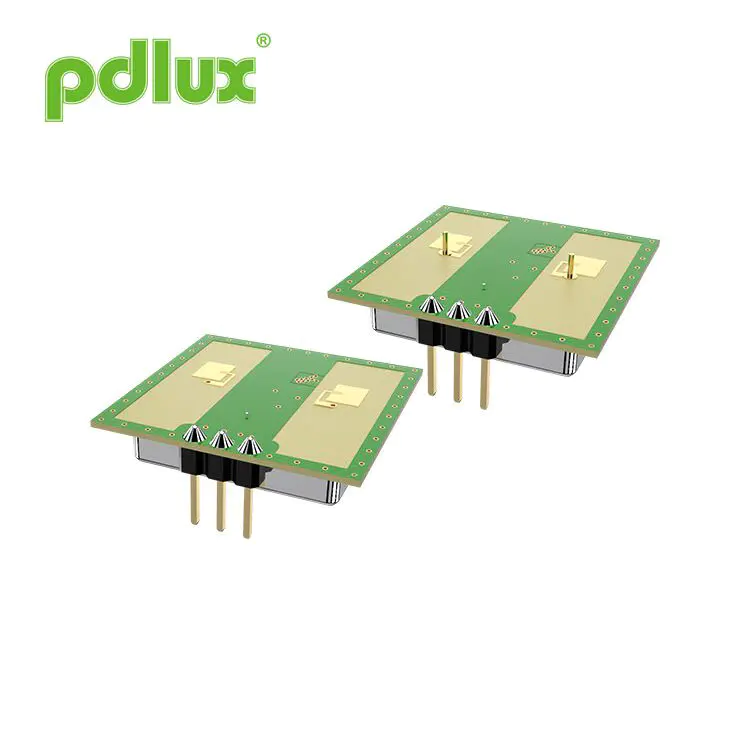

PDLUX PD-V12360A/B K-bånd High-sensitivity Motion Sensor til Smart Switch & Security er en patenteret højfølsomhedssensor udviklet af det tekniske team af PDLUX til K-Band 360 graders detektion. Dette inkluderer V12360A og V12360B. Ydelsesforskellen mellem A og B ligger i de forskellige detektionsradier.
Model:PD-V12360A/B
Send forespørgsel
PD-V12360A/B 24.125GHz mikrobølgeforslagssensor
Anvendelse
.Intelligent switch
.Væg-hung switch
.Indtrængende detekterer
PD-V12360-seriens sensor er en patenteret sensor med høj følsomhed udviklet af Teknisk team af PDLUX til K-Band 360 graders detektion. Denne PDLUX PD-V12360A/B K-bånd High-Sensitivity Motion Sensor til Smart Switch & Security inkluderer V12360A og V12360B. Ydelsesforskellen mellem A og B ligger i den forskellige detektion radier. Når det er installeret i en lav højde, er detektionsvinklen på V12360A større end det af V12360B. Den 360 graders detektionsvinkel på V12360A er 120 grader (henvis venligst til figuren nedenfor), som kan bruges til installation af produkter med en højde mindre end 5 meter. Den 360 graders detektionsvinkel på V12360B er 80 grader, som kan bruges Til installation af produkter med en højde på mindre end 10 meter. (Se følgende billede). Udvidelsen af dens detektionsfølsomhed afhænger af signal-til-støjforholdet på Forstærkningskredsløbet designet af brugeren og programalgoritmen på MCU. På grund af det brede og fleksible applikationsområde for denne type analog sensor. Det er stadig vidt brugt.

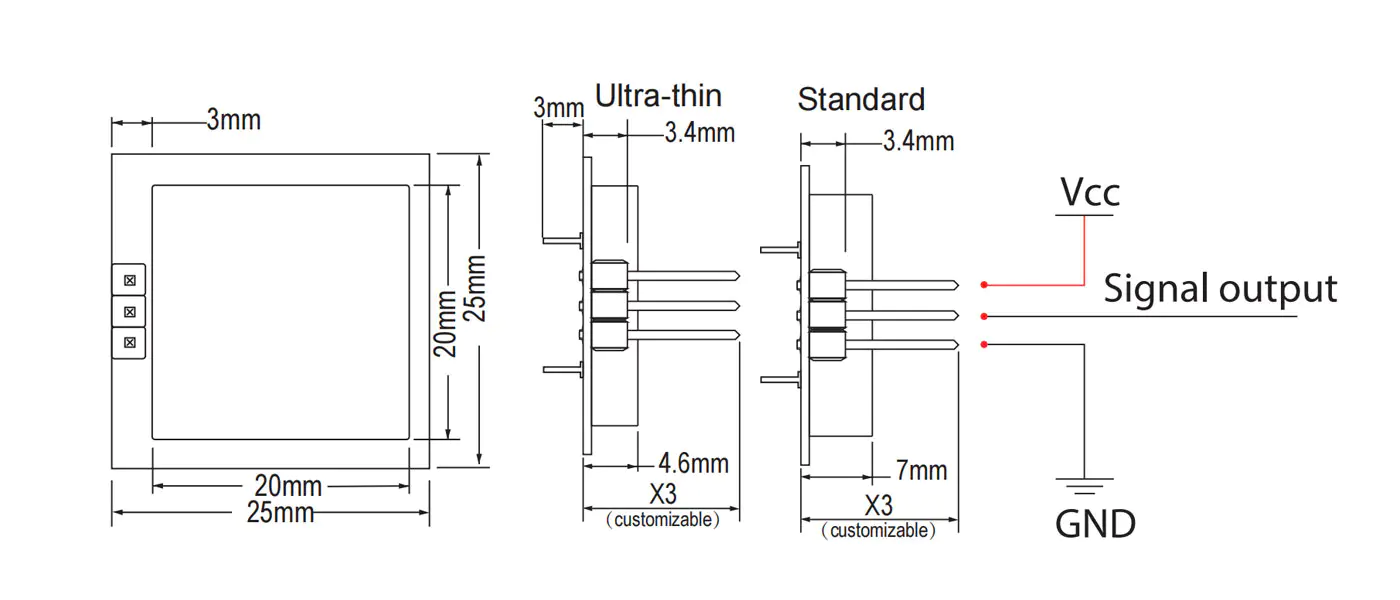

Produkters størrelse

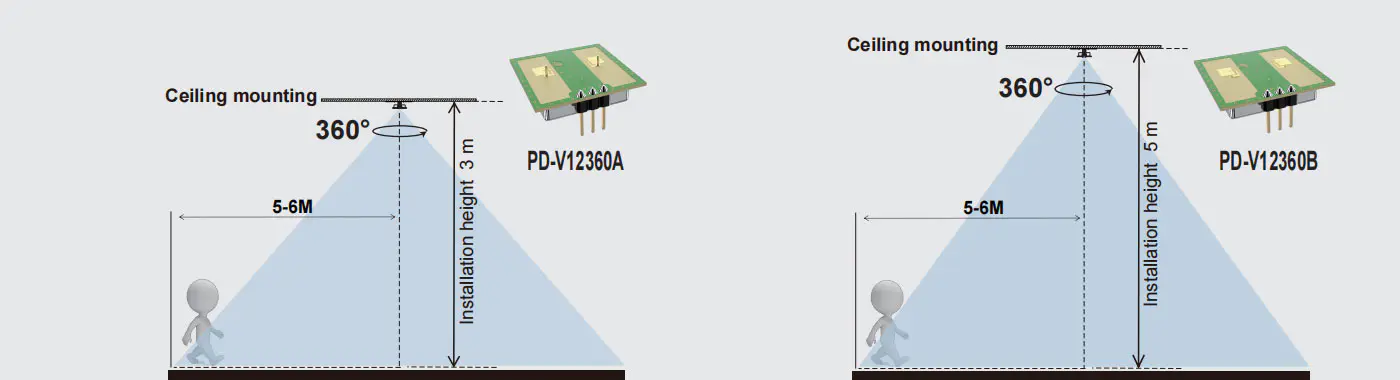

Detektionsområde
Tekniske parametre
| Parameter | Noter | Min | Typ | Maks | Enheder |
| Forsyningsspænding | VCC | 3.0 | 5.0 | 5.25 | V |
| Nuværende forbrug | ICC | 20 | 35 | 38 | Ma |
| Betjeningstilstand | Drevet af PWM kan det kontrollere arbejdsstrømmen på 3-15mA | ||||
| Pulsbredde | Tpulse | 10 | μs | ||
| Driftstemperatur | Top | -30 ~+85 | ℃ | ||
| Opbevaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 | μsec | ||
| Støj |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Frekvensindstilling | f | 24.000 | 24.125 | 24.250 | GHz |
| En udstrålet magt (Authp) | Pout | <2.0 | <2,5 | <3.0 | MW |
| Opbevaring omgivende fugtighed | 45%~ 65% | Rh | |||
ADVARSEL: Det faktiske detektionsområde er relateret til signalforstærkningen af kredsløbet, det samlede layout af PCBA og tærsklen for MCU.
Note1: De udstrålede emissioner er designet til at opfylde FCC- og CE -reglerne.
Note2: Den modtagne signalstyrke (RSS) måles på de samlede 1 måder sti -tab på 70 dB.
Note3: Støjspændingen måles fra 10Hz til 100Hz ved udgangsporten inde i et anekoisk kammer. Note4: Pulsoperation
Særlig påmindelse
På grund af den samlede tykkelse af kredsløbet er kun 0,52 mm. Påføring af overdreven lateral kraft på stifterne kan få kobberfolien til at bryde. Forårsager Sensorfejl.
