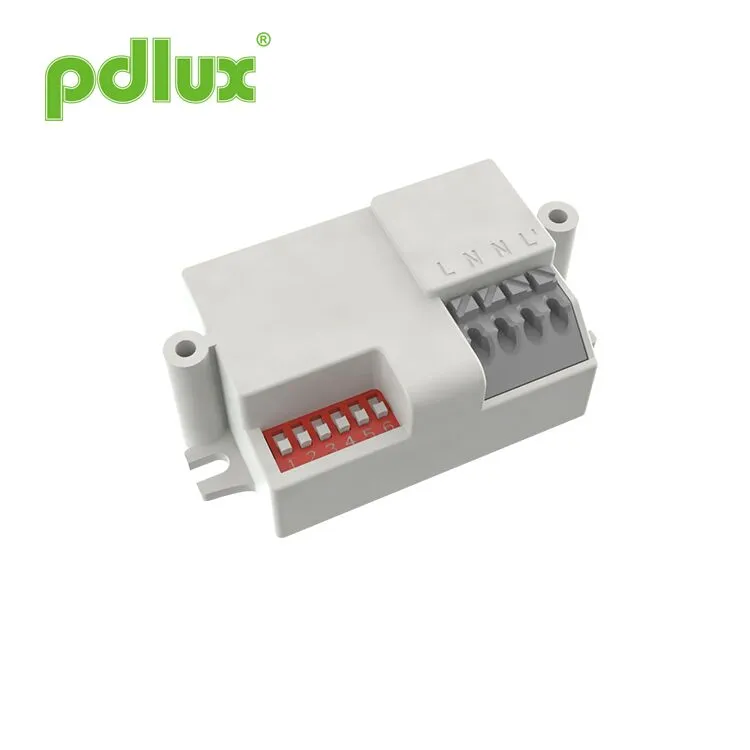

PDLUX PD-MV1031 360 ° Loft Mount Microwave Motion Sensor til Auto On/Off Lighting
Dette er en hi-præcision digital mikrobølgesensor, hvis detektionsområde er 360 ° og arbejdsfrekvensen er 5,8 GHz. Det er baseret på Doppler -princippet, der integrerer emitteringen og modtagelsen. Den vedtager MCU (Micro Control Unit), der i høj grad øger sin præcision og reducerer dens fejlrate. Det er delikat i udseende og kompakt i struktur. Det kan være uafhængigt forbundet med belastningerne eller let installeret inde i belysningerne med lampeskærm lavet af glas eller plast. Det anvendes bredt i passagen, vaskerummet, elevatoren, husstanden eller andre offentlige områder til sikkerhedsbeskyttelse eller energibesparelse.
Send forespørgsel

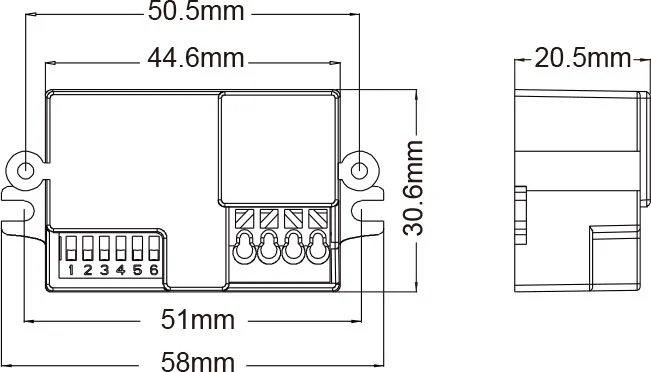

Produktstørrelse
Oversigt
Dette er en hi-præcision digital mikrobølgesensor, hvis detektionsområde er 360 ° og arbejdsfrekvensen er 5,8 GHz. Det er baseret på Doppler -princippet, der integrerer emitteringen og modtagelsen. Den vedtager MCU (Micro Control Unit), der i høj grad øger sin præcision og reducerer dens fejlrate. Det er delikat i udseende og kompakt i struktur. Det kan være uafhængigt forbundet med belastningerne eller let installeret inde i belysningerne med lampeskærm lavet af glas eller plast. Det anvendes bredt i passagen, vaskerummet, elevatoren, husstanden eller andre offentlige områder til sikkerhedsbeskyttelse eller energibesparelse.
Funktioner
1. Annon-stråling skade: dens transmitterkraft er lavere end 0,2 MW, hvilket ikke skader menneskets krop.
2. Strong Anti -interferensevne kan arbejde i temperaturområdet -15 ℃ -+70 ℃.
3. Frekvensen er konstant, og frekvensdriften forekommer ikke i frekvensområdet.
Sensoroplysninger

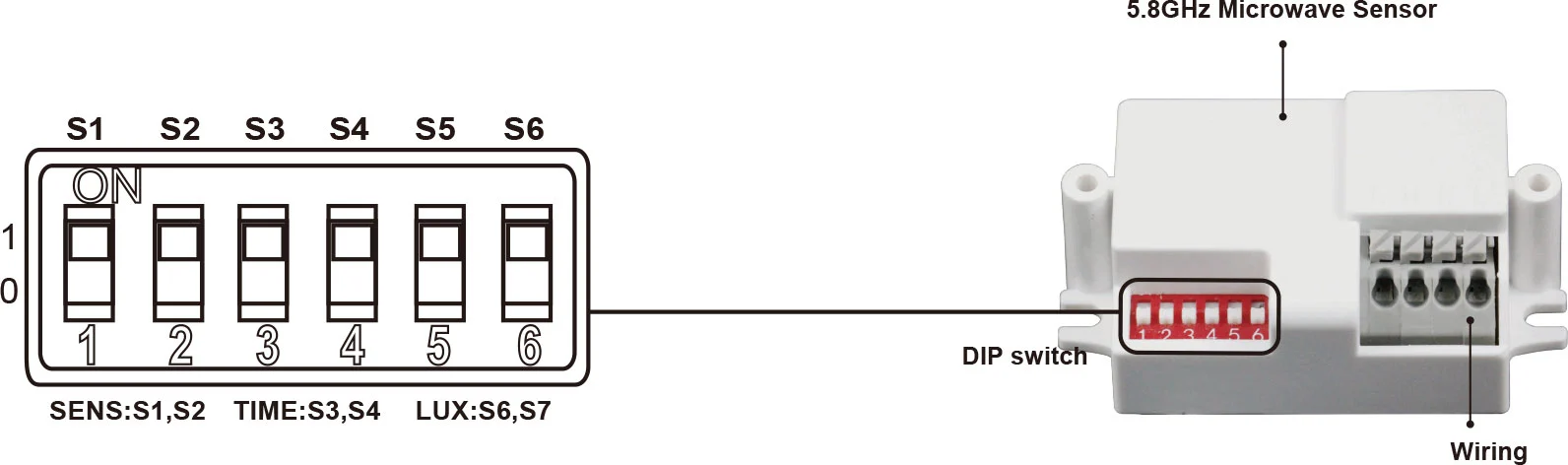

Indstilling af måde: Dip switch
Specifikationer
| Strømkilde: | 100-277VAC |
| Strømfrekvens: | 50/60Hz |
| HF -system: | 5,8 GHz （Centerfrekvens） CW Electric Wave, ISM Band |
| Bedømt belastning: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC) |
| Beskyttelsesniveau: | IP20, klasse II |
| Transmissionskraft: | <0,2MW |
| Detektionsvinkel: | 360 ° |
| Detektionsområde: | 3m-5m-7m (Radii.) (Justerbar) |
| Tidsindstilling: | 5SEC-120SEC-200SEC, (justerbar) |
| Letkontrol: | 10LUX-50LUX-> 2000LUX, (justerbar) |
| Installation sidder: | indendørs, loftsmontering |
| Strømforbrug: | ca. 0,5w |
| Arbejdstemperatur: | -15 ° C ~+70 ° C. |

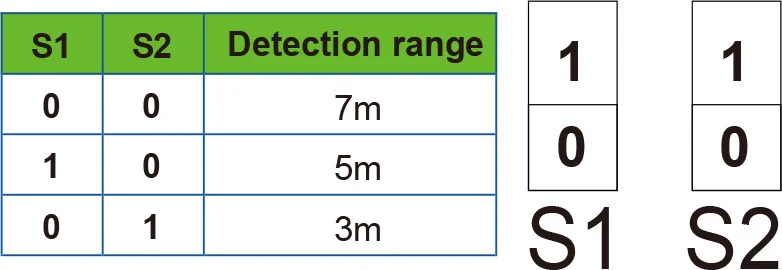

Detektionsområdeindstilling (følsomhed) S1 S2

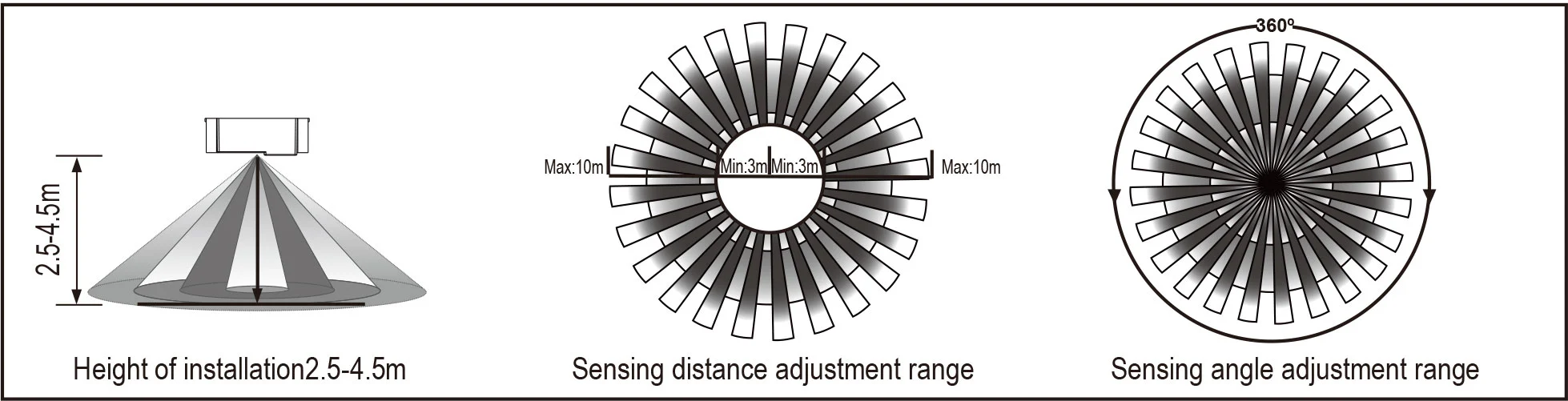

Detektionsområde er det udtryk, der bruges til at beskrive radierne for den omtrent cirkelstøbning på jorden, når den installeres i højden på 3 m. At indstille kontakten til ON er "1", til OFF er "0".
BEMÆRKNING: Når du bruger dette produkt, skal du justere følsomheden (detektionsområdet) til en passende værdi, men det maksimale for at undgå den unormale reaktion, der er forårsaget af let påvisning af den forkerte bevægelse ved at blæse blade og gardiner, små dyr eller interferensen af strømnet og elektrisk udstyr. Alle ovennævnte vil føre til fejlreaktionen. Når produktet ikke fungerer normalt, skal du prøve at sænke følsomheden korrekt og derefter teste det. Menneskelig bevægelse vil forårsage sensorinduktion, så når du under funktionstestning, skal du forlade induktionsområdet og ikke foretage bevægelse for at forhindre sensoren kontinuerligt arbejde.

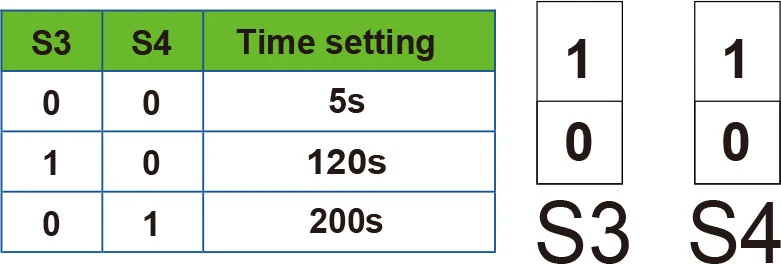

Tidsindstilling S3 S4
Det kan defineres fra 5 sekunder til 200 sekunder. Enhver bevægelse, der detekteres inden denne tid, vil gå igen vil starte timeren igen. Det anbefales at vælge den korteste tid til justering af detektionsområdet og til udførelse af gangtesten. At indstille kontakten til ON er "1", til OFF er "0".
Det er hovedsageligt til justeringen af forsinkelsestiden fra det øjeblik, signalet detekterede og lette auto-on indtil lyset auto-off. Du kan definere forsinkelsestiden til dit praktiske behov. Men du ville bedre sænke, at han forsinker tid for energibesparelsen, da mikrobølgesensoren har funktionen af kontinuerlig sensing, det vil sige, at enhver bevægelse, der detekteres, før forsinkelsestiden, der er gået, vil genstarte timeren, og lyset fortsætter kun, hvis der er menneske i detektionsområdet.

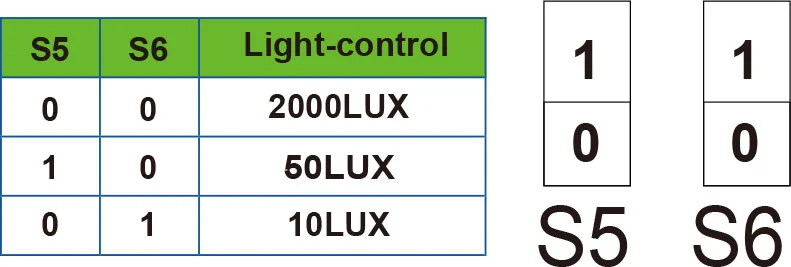

Letkontrolindstilling S5 S6
Det kan defineres i området 10 ~> 2000 lux. At indstille kontakten til ON er “1”, at slukke er “0”.
Denne manual er til den aktuelle indholdsprogrammering af dette produkt, der er ændringer og ændringer af producenten uden varsel!
Det er strengt forbudt at kopiere indholdet af instruktionsmanualen til ethvert andet formål uden tilladelse fra virksomheden.
| Fejl | Svigt årsag | Løsning |
| Lastet fungerer ikke. | Lysbelastning er indstillet forkert. | Juster indstillingen af belastningen. |
| Lastet fungerer hele tiden. | Belastningen er brudt. | Ændre belastningen. |
| Strømmen er slukket. | Tænd for strømmen. | |
| Der er et kontinuerligt signal i detektionsområdet. | Kontroller indstillingerne for detektionsområdet. | |
| Belastningen fungerer, når der ikke er registreret bevægelsessignal. | Lampen er ikke installeret godt, så sensoren ikke registrerer pålidelige signaler. | Genjuster installationsstedet. |
| Flytningssignal detekteres af sensoren (bevægelse bag væggen, bevægelsen af små genstande osv.) | Kontroller indstillingerne for detektionsområdet. | |
| Lastet fungerer ikke, når der registreres bevægelsessignal. | Bevægelseshastigheden er for hurtig, eller det definerede detektionsområde er for lille. | Kontroller indstillingerne for detektionsområdet. |
Advarsel! Følgende situationer vil føre til fejlreaktion.
1. At være installeret på det gyngende objekt vil føre til fejlreaktion.
2. Det rystende gardin, der er sprængt af vinden, vil føre til fejlreaktion. Vælg det passende sted at installere.
3. At være installeret, hvor trafikken er optaget, vil føre til fejlreaktion.
4. Sparkerne produceret af noget udstyr i nærheden vil føre til fejlreaktion.
● Bekræft venligst med præfessionel installation.
● Til sikkerhedsformål skal du afskære strøm inden installation og fjernelsesoperationer.
● Eventuelle tab forårsaget af forkert drift, producenten påtager sig ikke noget ansvar.
