PDLUX PD-M330-K 24GHz MMWave Life Tilstedeværelsesdetekteringssensor

Brug FMCW til at opdage mennesker i et specificeret område. Ved at kombinere radarsignalbehandling med nøjagtig menneskelig detektionsalgoritme kan menneskelig detektion med høj følsomhed opnås, hvilket kan detektere bevægelige og stationære menneskelige mål. Den biologiske tilstedeværelse (hovedsageligt den menneskelige krop) med egenskaber som vejrtrækning og hjerteslag i detektionsområdet detekteres, så den menneskelige krop kan sanses uden kropsbevægelser, herunder sovende mennesker.

Model:PD-M330-K

Send forespørgsel


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Oversigt

Brug FMCW til at opdage mennesker i et specificeret område. Ved at kombinere radarsignalbehandling med nøjagtig menneskelig detektionsalgoritme kan menneskelig detektion med høj følsomhed opnås, hvilket kan detektere bevægelige og stationære menneskelige mål. Den biologiske tilstedeværelse (hovedsageligt den menneskelige krop) med egenskaber som vejrtrækning og hjerteslag i detektionsområdet detekteres, så den menneskelige krop kan sanses uden kropsbevægelser, herunder sovende mennesker.


Specifikationer

Driftsfrekvens: 24-24,2 GHz
Bedømt belastning: 800W (resistiv)/300W (kapacitiv)
Bedømt spænding: 100-240V AC, 50/60Hz
Output signal: On/Off switch
Standby strømforbrug: <0,4w
Installationshøjde: 2-3m
Detektionsradius: > 3M (med et detektionsområde
radius på 1-3 meter) bevægelse
Detektionsradius til 3-6 m.
Let kontrolområde: 5-300LUX - Dagtimerne
Forsinkelse af nedlukning: 5 sekunder til 3 minutter (sæt
forsinkelsestid efter behov)
Beskyttelsesniveau IP20

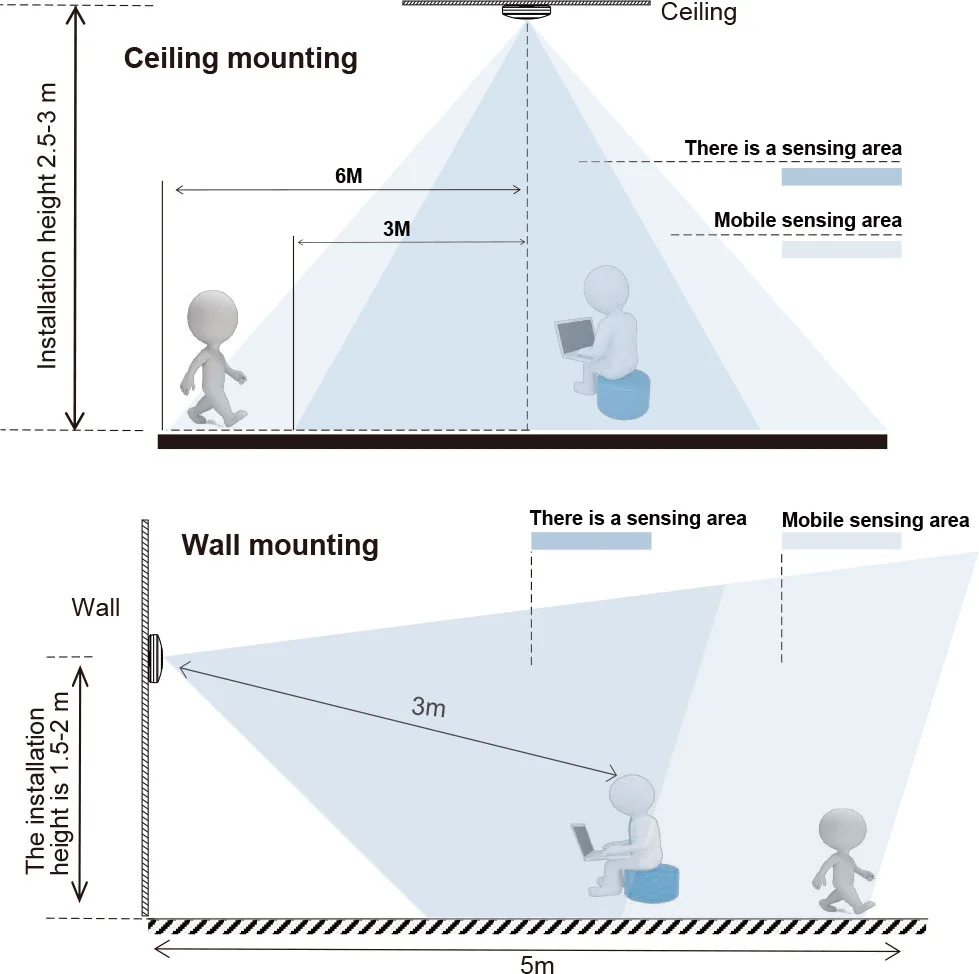

Skematisk diagram over distribution af detektionsområde

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Fungere

Identificer automatisk dag og nat. Kan justere omgivelseslys i henhold til dit ønske: Når du drejer til solen (MAX), fungerer det om dagen og om natten. Når man vender til måne (min), fungerer det kun under mindre end 10 lux omstændighed. Med hensyn til justering henvises til testmåden.

Tidslay tilføjes kontinuerligt: Når det modtager det andet induktionssignal efter den første induktor, beregner det tid igen på resten af første gang-forsinkelsesbaseret. (Indstil tid)

Forsinkelsesjustering: Kan indstilles efter behov. Minimumsværdien er 5 sekunder, og den maksimale værdi er 3 minutter


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

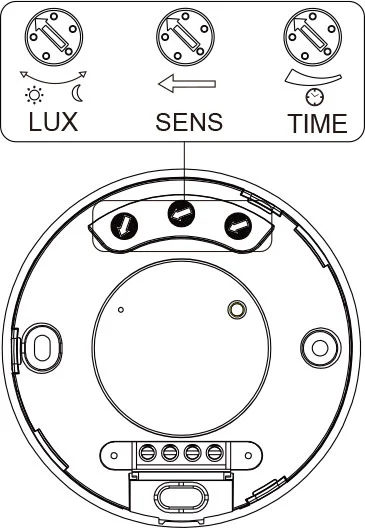

(1) Letkontrolindstilling

Juster arbejdslys. Drej med uret for at øge det og drej mod uret for at reducere det. Når det drejer til mini, fungerer det kun under lysstyret omkring 10Lux, når det drejes til Max, kan det fungere enhver lyskontrol.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(2) tidsindstilling

Juster tidsindstilling af belastningsarbejde. Drej med uret for at øge det og drej mod uret for at reducere det. Tidsindstillingen er ca. 3 minutter, når du drejer til Max, og tidsindstillingen er ca. 5 sekunder, når du drejer til min.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(3) Detektionsområdeindstilling (følsomhed)

Detektionsafstanden er minimum, når man drejer mod uret til bunden og maksimalt, når man drejer med uret til bunden.
Det maksimale interval af radardetektionsmål er 6 m lige linieafstand mellem den menneskelige krop og sensoren, og detektionsområdet er 1-6 m.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Bemærk: Når lyset er automatisk slukket, tager det 1 sekund, før sensoren er klar til at detektere en anden bevægelse, det vil sige, kun signal, der registreres 1 sekunder senere, kan lyset være auto-on.

Det er hovedsageligt til justeringen af forsinkelsestiden fra det øjeblik, signalet detekterede og lette auto-on indtil lyset auto-off. Du kan definere forsinkelsestiden til dit praktiske behov. Men du ville bedre sænke forsinkelsestiden for energibesparelsen, da den infrarøde sensor har funktionen af kontinuerlig sensing, det vil sige, at enhver bevægelse, der er påvist, inden forsinkelsestiden.

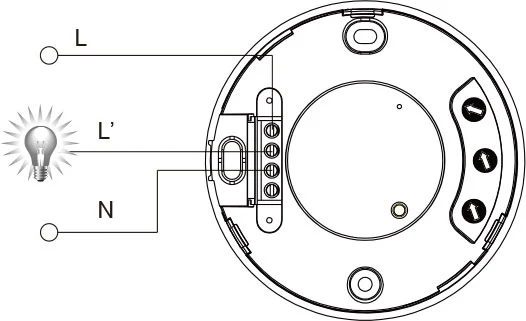

Forbindelsestråddiagram

● Tilslut n, l med strøm;
● Tilslut n, l 'med belastning.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

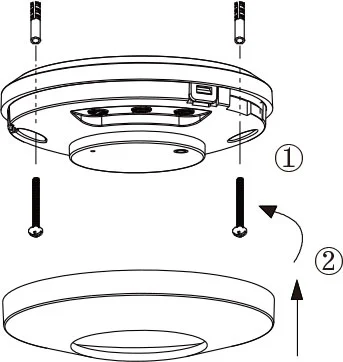

Installationsinstruktion

NOTE:
Før installation af sluk for strømmen

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Prøve

1. Drej Lux -knappen med uret til det maksimale (sol). Drej tidsknap anti-uret til minimum. Sensorknap med uret til det maksimale.

2. efter tændt, hvis der ikke registreres kontinuerligt signal, vil den kontrollerede belastning stoppe med at arbejde efter 5 sekunder til 3 minutter.

3. Når det er registreret, fungerer belastningen, og indikatorlyset er tændt. Efter 5 sekunder til 3 minutter, hvis der ikke registreres kontinuerligt signal, stopper indikatorlyset med at fungere. Hvis der registreres et signal efter 5 sekunder, skal belastningen begynde at fungere, indikatorlyset skal tænde og stoppe med at arbejde efter 5 sekunder til 3 minutter. På dette tidspunkt detekteres intet kontinuerligt signal.

4. Drej Lux -knappen mod uret til minimum. Hvis testen udføres ved 10LUX eller derover, skal belastningen ikke fungere efter den induktive belastning stopper med at fungere; Men hvis du dækker detektionsvinduet med et uigennemsigtigt objekt (håndklæde osv.), Virker belastningen. I mangel af sensationssignaler skal belastningen stoppe med at arbejde inden for 5 sekunder til 3 minutter.


Denne manual er til den aktuelle indholdsprogrammering af dette produkt, der er ændringer og ændringer af producenten uden varsel!

Det er strengt forbudt at kopiere indholdet af instruktionsmanualen til ethvert andet formål uden tilladelse fra virksomheden.
