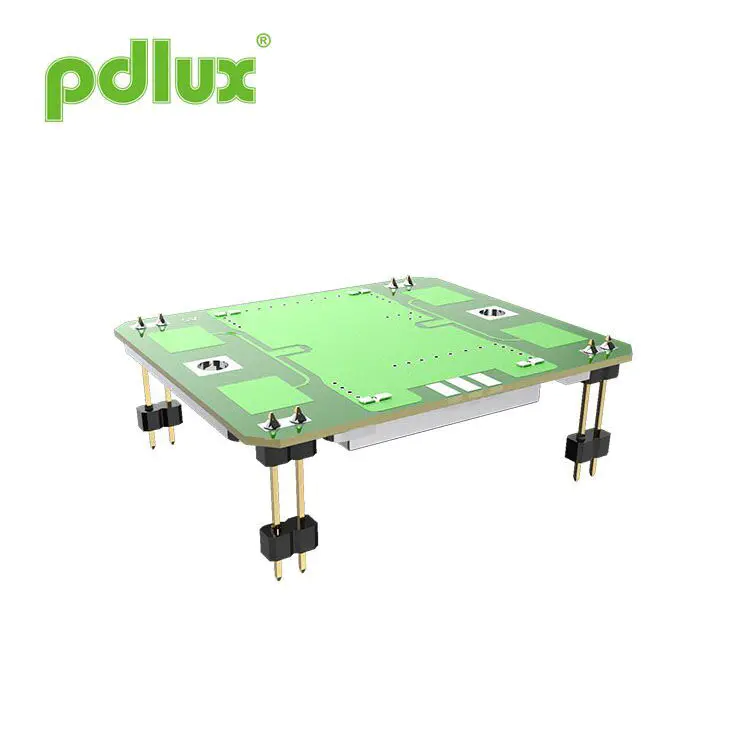

PD-V9-H X-Band Doppler-modul med vidvinkeldetektion
Leder du efter en pålidelig og energieffektiv radarbevægelsessensor? PD-V9-H X-Band Doppler-modul med vidvinkeldetektion er dit ideelle valg. Det er et X-Band Doppler-radarmodul, der fungerer mellem 10.525 GHz og 10.687 GHz. Den har bredt H-plandetektion og smal e-plan præcision, hvilket gør den velegnet til applikationer såsom sikkerhedsovervågning, bevægelsesfølende lys, automatiske døre og andre mobile objektdetektionssystemer. For krav til lavt effekt kan brugerne skifte til PWM-tilstand for effektivt at reducere arbejdsstrømmen. Støttet af hurtig levering og pålidelig eftersalgsstøtte er det en betroet mulighed for en lang række smarte sensing-løsninger.
Model:PD-V9-H
Send forespørgsel
Størrelse
Funktioner
- Frekvensindstilling: 10.525-10.587 GHz
- inklusive patchantenne
- DRO: Dielektrisk resonator Oscilato
- strømafløb med lavt dc
- Lille størrelse
- ROHS -overholdelse
Specifikationer
| Punkt | Specifikationer | |
| Frekvensindstilling | 10.525-10.587GHz (tilpasset efter forskellige krav) | |
| Tilstand | TA = +25 C ， vin = +5 VDC | |
| Driftsspænding | +5,0 ± 0,5 VDC | |
| Driftsstrøm | <32 ME -type. | |
| Udgangseffekt | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frekvensstabilitet | ± 5 MHz max. (TA: -30 til +55 C) | |
| Returtabsfølsomhed | -90 DBC TYP. | |
| Anden harmonisk emission | -40 dBm rækkevidde | |
| Antenne Beamwidth (-3 dB) | E-plan | 36 grader nom. (Den oretiske fulde vinkel på 72 grader) |
| H-plan | 72 graders nom. (Den orgetiske fulde vinkel på 144 grader) | |
| RF -interface | Patchantenne | |
| Temperaturområde | -30 til +55 C (standardbrugsomfang), -40 til +80 C (maksimal brugsområde) | |
| Regulering for overholdelse | ETS 300 440 | |
Strålingsmønster
Kort introduktion
PD-V9-H X-Band Doppler-modulet med vidvinkeldetektion fungerer i X-båndet. Driftsfrekvensen er i frekvensområdet 10.525 GHz til 10.687 GHz. Brugere er nødt til at foretage køb baseret på tilpasning i henhold til frekvensreglerne i det land, hvor det er placeret. For eksempel 10,525 GHz, 1 0,587 GHz, 10,687 GHz. PD-V9-seriens sensorer er vidt brugt i sikkerheds- og overvågningsapplikationsprodukter, automatiske dørsensorer, mobile sensing-lys, IoT-sensorer, hastighedssensorer og forskellige mobile sensorprodukter.
Sensoren har H-plan stor vinkeldetektion og EPLAN lille vinkeldetektion. Brugere kan ordne sensoren i forskellige vinkler efter behov under brug. Som om brugerne ønsker, at sensorens arbejdstrøm skal være så lille som muligt, kan du indstille sensorens strømforsyningstilstand til PWM (Duty Cycle) -tilstand, som effektivt kan reducere arbejdsstrømmen.
Mulige problemer, der er opstået
Når brugere støder på følgende problemer, mens de bruger eller direkte udskifter den originale sensor.
1. brug først:
Når du bruger PD-V9-seriens sensor for første gang og støder på høj følsomhed eller utilstrækkelig følsomhed, skal du først kontrollere forstærkningsstatus for amplifikationskredsløbet. Og om beregningsmetoden, der bruges af MCU til processsignaler, er passende. Generelt er det let at finde en løsning.
2. mulige problemer, der kan opstå, når de direkte udskiftes tidligere anvendte sensorer:
Når der direkte udskiftes tidligere anvendte sensorer, kan der også være problemer med høj følsomhed og lav følsomhed, som let kan løses. Bare det at øge amplifikationskredsløbet eller reducere forstærkningen af amplifikationskredsløbet er tilstrækkelig. Ingen grund til at overveje signalbehandlingsalgoritmen for MCU.
Hjælp, som begyndere muligvis har brug for, når de bruger:
Hvis du støder på vanskeligheder, mens du bruger PD-V9-seriens sensorer og har brug for hjælp. Du kan kontakte os via e -mail. Generelt kan der opnås svar.
Produktintroduktion:
Produktintroduktionen kan ændres og forbedres af PDLUX til enhver tid, når det er nødvendigt. Ikke nødvendigvis vil alle blive underrettet på en rettidig måde.
