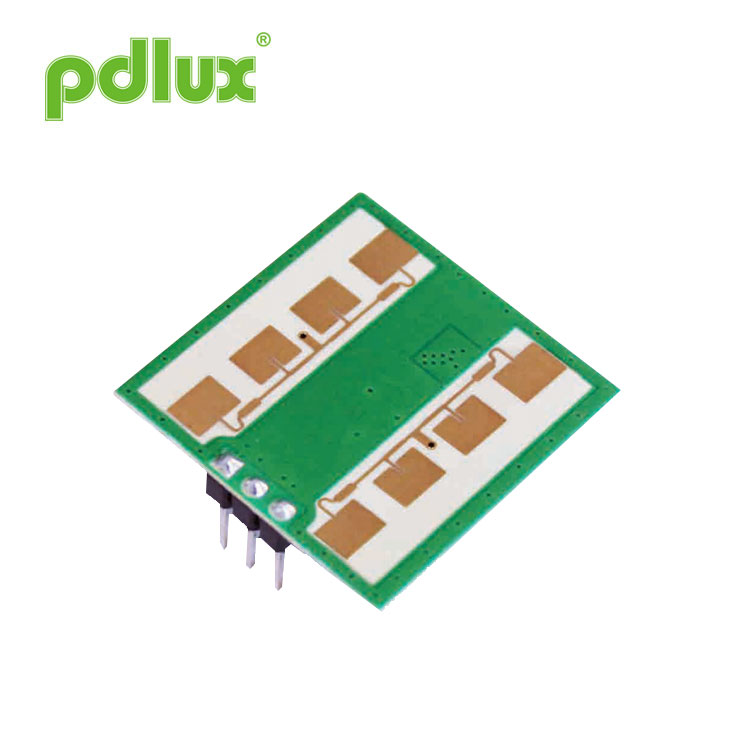

PD-V12 Miniature 24,125GHz mikrobølgeradarsensor
PD-V12 Miniature 24.125GHz mikrobølgeradarsensor er en K-Band Bi-Static Doppler-transceiver-modul. Det er indbygget resonatoroscillator (CRO). Dette modul, PD-V12, bruger flad planantenne, velegnet til vægmontering. Det kan forbedre sin frontsignalmodtagelsesevne og reducere sit flankeblindområde. Dens ydeevne er bedre end sensorerne på markedet.
Model:PD-V12
Send forespørgsel
PD-V12 24.125GHz Mikrobølgebevægelsessensor
Anvendelse
Intelligent switch
Væghængt kontakt
Indtrængen opdager
Intelligent switch
Væghængt kontakt
Indtrængen opdager
PD-V12 Miniature 24.125GHz mikrobølgeradarsensor er aK-Band Bi-Static Doppler transceiver modul. Det er indbygget resonatoroscillator (CRO). Dette modul, PD-V12, bruger flad planantenne, velegnet til vægmontering. Det kan forbedre sin frontsignalmodtagelsesevne og reducere sit flankeblindområde. Dens ydeevne er bedre end sensorerne på markedet.
Dette modul er ideelt egnet til tilstedeværelsessensor i automatiske lysafbrydere. Det kan også bruges til loftmonterede indbrudsdetektorer.
Dette modul er ideelt egnet til tilstedeværelsessensor i automatiske lysafbrydere. Det kan også bruges til loftmonterede indbrudsdetektorer.
I henhold til EN 300440、EN 62479
RED direktiv-2014/53/EU
I henhold til FCC Part 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC
RED direktiv-2014/53/EU
I henhold til FCC Part 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC
Produktstørrelse
Tekniske parametre
| Parameter | Noter | Min | Typ | Maks | Enheder |
| Forsyningsspænding | Vcc | 3.0 | 5.0 | 5.25 | V |
| Nuværende forbrug | lcc | 20 | 35 | 38 | mA |
| Driftstilstand | Drevet af PWM kan den styre arbejdsstrømmen ved 3-15mA | ||||
| Pulsbredde | Tpulse | 10 | μS | ||
| Driftstemperatur | Top | -30~+85 +100(maks.) | ℃ | ||
| Opbevaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 | μS | ||
| Frekvensindstilling | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Opbevaring Omgivende luftfugtighed | 45%~65% | RH | |||
ADVARSEL: Det faktiske detektionsområde er relateret til kredsløbets signalforstærkningsforstærkning, det overordnede layout af PCBA'en og tærsklen for MCU'en.
Note1: De udstrålede emissioner er designet til at opfylde FCC- og CE-reglerne.
Note2: Den modtagne signalstyrke (RSS) er målt ved det samlede 1-vejs-vejtab på 70dB.
Note3: Støjspændingerne måles fra 10Hz til 100Hz ved udgangsporten inde i et ekkofrit kammer.
Note4: Pulsdrift
