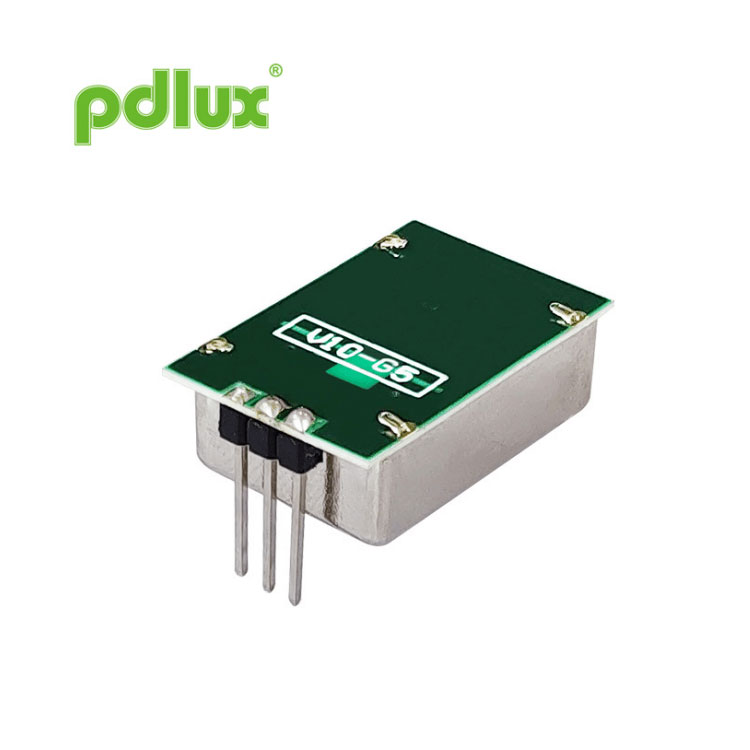

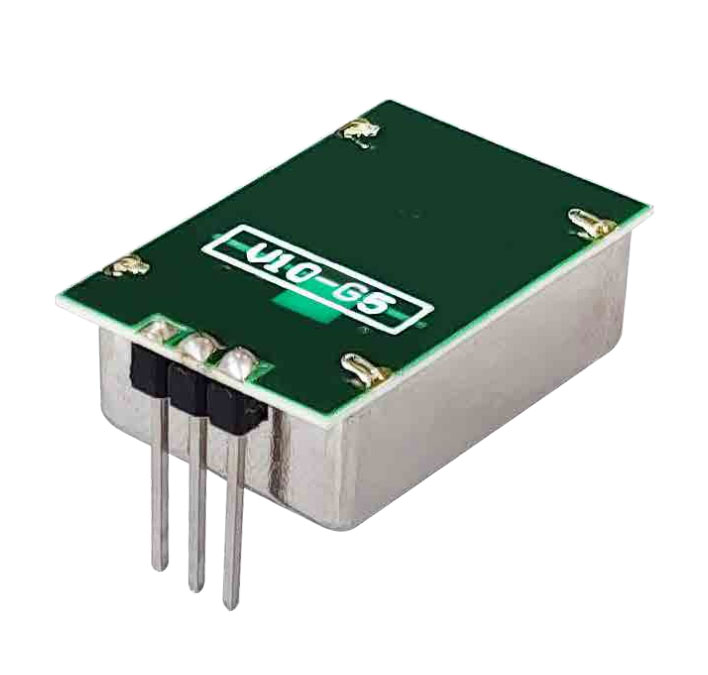

PD-V10-G5 Miniature X-Band Mikrobølgetransceiver Bevægelsesdetektorenhed
Fremstillet internt på Pdlux's fabrik i Kina, er vi en anerkendt PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit producent og leverandør, som omhyggeligt overvåger hvert trin i produktionen for at sikre kvalitet og klar prissætning, hvilket giver vores kunder omkostningseffektive løsninger.
Send forespørgsel
Enheden, der er anbragt i en metaldåse, har en dielektrisk resonator stabiliseret oscillator, som giver stabil drift over et bredt temperaturområde i enten CW eller lav duty cycle pulstilstand og en integreret homodyne modtager for øget følsomhed og pålidelighed.
Denne modulfamilie fås med enten +5V eller +3V forsyningsspænding.
Det grundlæggende funktionsprincip består i at detektere frekvensskiftet mellem et transmitteret og et modtaget signal
reflekteres tilbage fra en genstand i bevægelse inden for enhedens synsfelt.
Enheden producerer et udgangssignal på lavt niveau, som kan forstærkes og behandles for at give en hørbar eller visuel alarm
signal og anvender lavpris overflademonteringsfremstillingsteknikker, som er gennemprøvet som værende robuste og
pålidelige.
| Del NR. | Land | Frekvens | Kommentarer |
| PD-V10-501 | Storbritannien | 10,587 GHz (5V) | |
| PD-V10-502 | USA | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgien, Holland, Italien | 10,525 GHz (5V) | Opfylder RED-direktivet |
| PD-V10-301 | Storbritannien | 10,587 GHz (3V) | |
| PD-V10-302 | Belgien, Holland, Italien | 10,525 GHz (3V) | Opfylder RED-direktivet |
| Frekvens | Se tabel over |
| Effektudgang (min.) | 5 dBm EIRP |
| Driftsspænding | +5 V ± 0,25 V +3 V ± 0,15 V |
| Driftsstrøm (CW) | 25mA (maks.) 20mA (type) |
| Harmoniske emissioner | <-30dBm |
| Gennemsnitlig strøm (5 % DC) | 1 mA type. |
| Pulsbredde (min.) | 5 µsek |
| Driftscyklus (min.) | 1 % |
| Pulsgentagelsesfrekvens | 2-4 KHz |
| Følsomhed (for et 10 dB S/N-forhold) | -84 dBm |
| Støj (målt i en 3Hz til 80Hz båndbredde) | < 30 µV |
| Gevinst | 5 dBi |

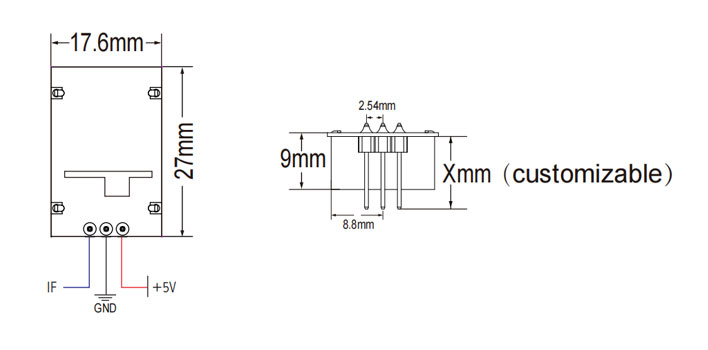

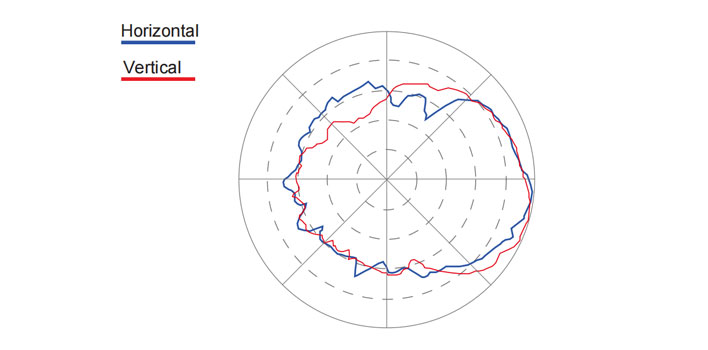

| -3 dB strålebredde | |
| E fly | 50° |
| H fly | 60° |
| Vægt | 4 g |
| Pin header konnektorer | 2,54 mm afstand X3 |
| RoHS-kompatibel | |
| Strøm/Temp. Koefficient (over driftstemperaturområde) | 3 dB |
| Frekvens/Temp. Koefficient (over driftstemperaturområde) | 6,5 MHz |
| Driftstemperatur | -20°C til +70°C |
Styrken af sensorens output (detektionsområde) afhænger af signal-støj-forholdet. Højere eller lavere end den nominelle driftstemperatur kan sensoren også fungere, men ydelsen vil blive reduceret. For at undgå beskadigelse af enhederne skal der udvises forsigtighed under håndteringen. Korrekt elektrostatisk afladning (ESD) forholdsregler skal overholdes på alle stadier af opbevaring, håndtering, montering og testning.
