PDLUX udruller opgraderet PD-V9H/PD-V9P/PD-V9S X-Band Doppler-sensormoduler, tilpasset pin-fri version valgfri
Ningbo PDLUX Electronic Technology lancerer officielt raffinerede PD-V9 X-band Doppler-radarsensorer, herunder PD-V9H, PD-V9P og PD-V9S. Serien har varieret pin-layout og to almindelige frekvensmuligheder sammen med valgfri pin-fri tilpasning, og serien opfylder forskellige printprint-layoutkrav fra verdensomspændende elektronikproducenter.
Kernedifferentiering: Pin-layout og frekvensvalg
Alle tre modeller har samme kredsløb, antenne og elektriske ydeevne, med forskelle kun i pin-pitch og driftsfrekvens for at passe til regionale radiostandarder:
· PD-V9H:10,587GHz±10MHz (EU-standardfrekvens), X1=3,4mm, X2=9,8mm pin-afstand til fælles europæisk og amerikansk printkortdesign
· PD-V9P:10,525GHz±20MHz (verdensomspændende universel frekvens), kompakte X1=3 mm, X2=8,9 mm stifter for at spare PCB-fodaftryk
· PD-V9S:10,525GHz±20MHz, standard 3,4/9,8 mm pin-layout til direkte drop-in udskiftning af ældre sensorer

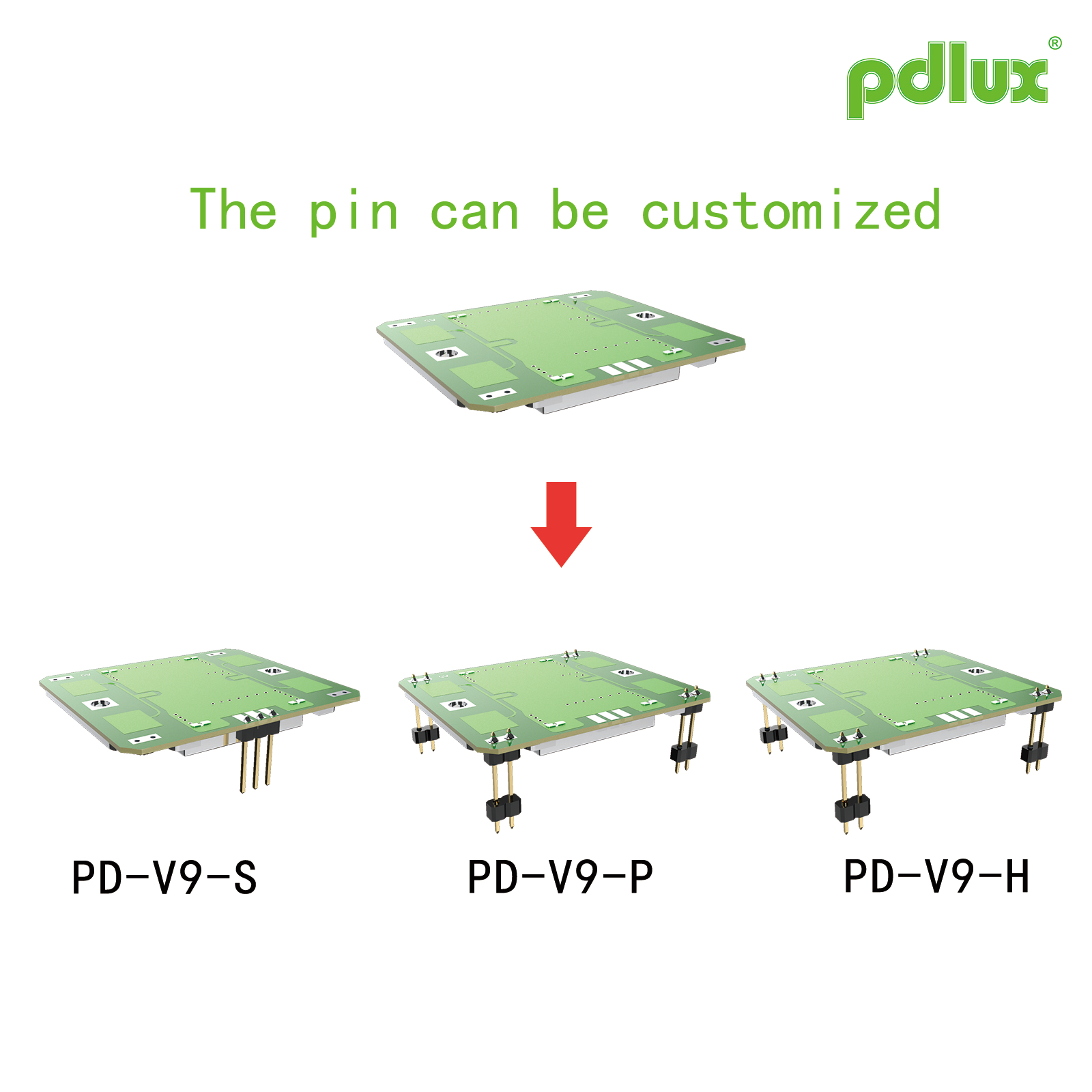

Brugerdefineret mulighed:Pin-fri blottede moduler til SMD montering er tilgængelige efter anmodning; X3 størrelse kan tilpasses efter kundens specifikationer.
Unified Superior Specs for alle PD-V9-serier
Bygget med DRO dielektrisk resonatoroscillator og integreret patch-antenne deler hele serien ensartede specifikationer:
· Forsyningsspænding: DC5V±0,5V, typisk strøm under 32mA; PWM-strømtilstand understøttet for ultralavt strømforbrug
· Typisk EIRP:13dBm(20mW), modtagefølsomhed -90dBc, anden harmonisk ≤-40dBm
· Driftstemperatur: -30℃~+55℃ regulært område, udvidet fra -40℃ op til +80℃
· Strålevinkel: 36° E-plan, 72° H-plan; fleksibel monteringsvinkel tilgængelig
· RoHS-certificeret og i overensstemmelse med ETS 300 440 for global markedsgodkendelse
Brede anvendelsesscenarier
Ideel til automatiske døre, bevægelsessensorlys, sikkerhedsalarmer, IoT-tilstedeværelsessensorer og hastighedsregistreringsudstyr. Når man udskifter gamle radarmoduler, behøver brugerne kun at justere forstærkerforstærkningen for at løse følsomhedsproblemer uden MCU-koderevision, hvilket i høj grad reducerer udviklingsomkostningerne.
