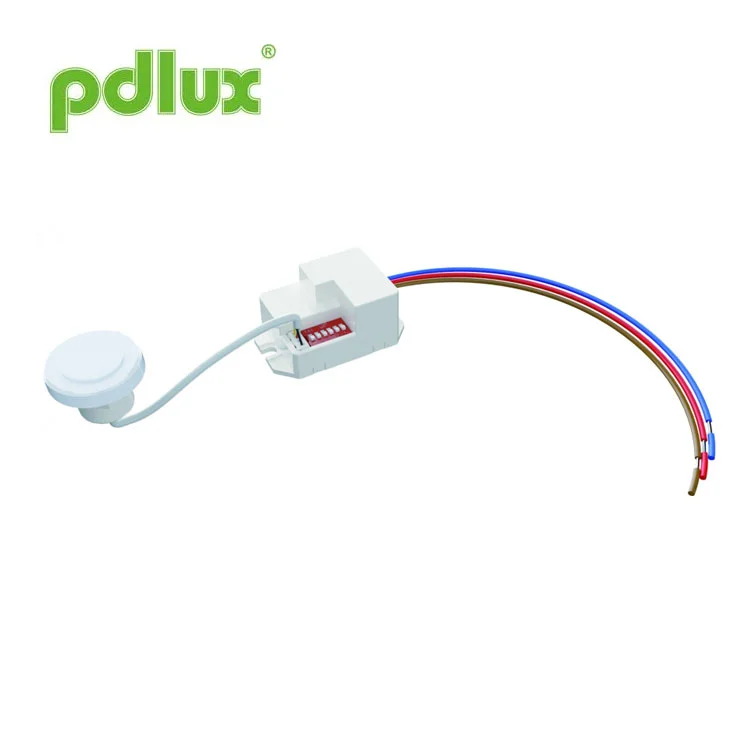

Ny 5,8 GHz mikrobølgesensor med rund hoved til smalle gange og trapper
Model:PD-MB15F
Send forespørgsel

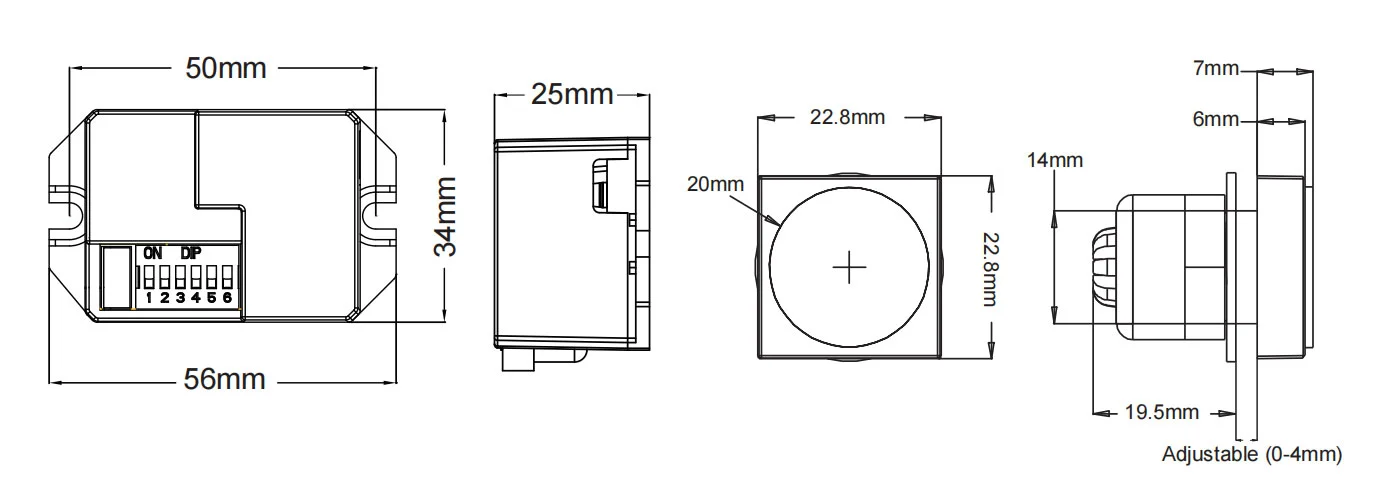

Produktstørrelse
Oversigt
Dette er en digital mikrobølgesensor med høj præcision, hvis registreringsområde er 360° og arbejdsfrekvensen er 5,8 GHz. Den er baseret på Doppler-princippet, som integrerer emittering og modtagelse. Den anvender MCU (Micro Control Unit), der i høj grad øger dens præcision og reducerer dens fejlrate. Den er sart i udseende og kompakt i strukturen. Det kan tilsluttes uafhængigt til belastningerne eller nemt installeres inde i belysningen med lampeskærm lavet af glas eller plast. Det er almindeligt anvendt i gang, toilet, elevator, husholdning eller andre offentlige områder for sikkerhedsbeskyttelse eller energibesparelse.
Funktioner
1. Ikke-strålingsskade: dens sendereffekt er lavere end 0,2 mW, hvilket ikke skader menneskekroppen.
2. Stærk anti-interferens evne, kan arbejde i temperaturområdet -15 ℃ -+70 ℃.
3. Frekvensen er konstant, og frekvensdriften vil ikke forekomme i frekvensområdet.

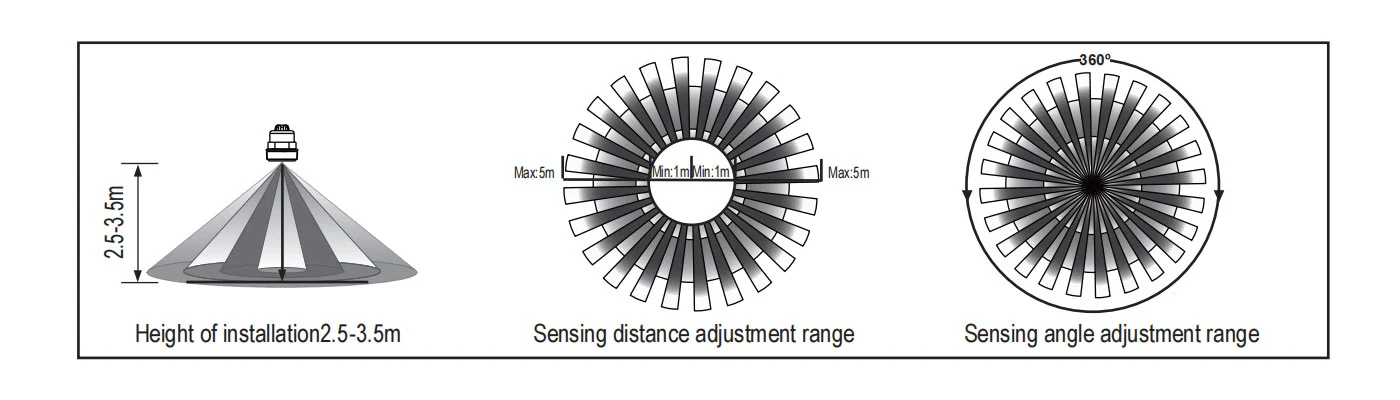

Sensoroplysninger

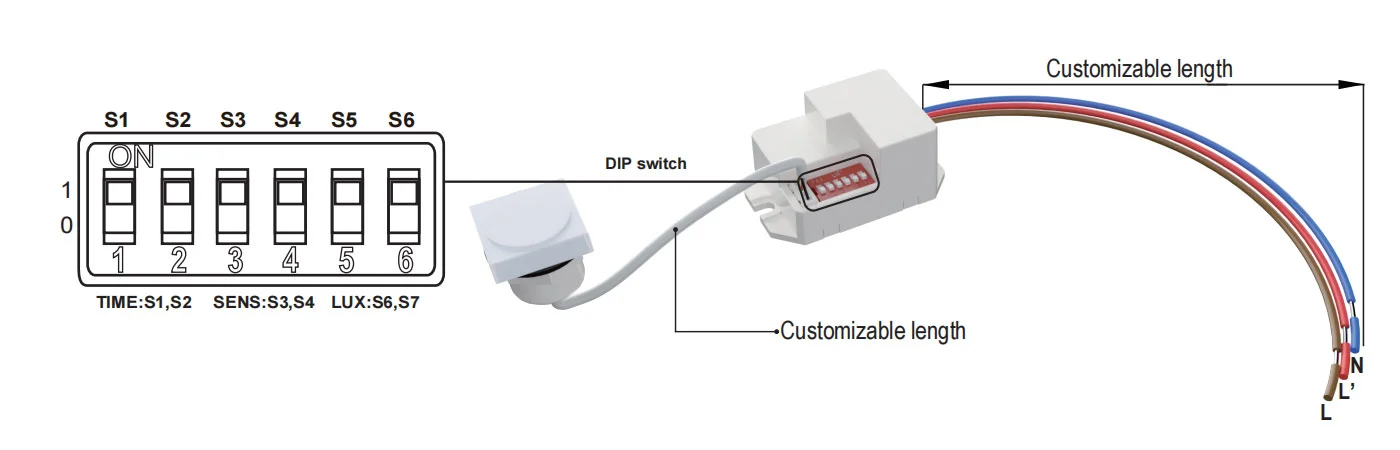

Indstillingsmåde: DIP-switch
Specifikationer
=| Strømkilde | 220-240VAC |
| Strømfrekvens | 50 Hz |
| HF system | 5.8GHz (Centerfrekvens) CW elektrisk bølge, ISM-bånd |
| Nominel belastning | 800W Max.wolfram 200W Maks.fluorescerende& LED |
| Beskyttelsesniveau | IP20, klasse II |
| Installation sit | indendørs, loftmontering |
| Transmissionseffekt | <0,2mW |
| Detektionsvinkel | 360° |
| Detektionsområde | 1m-2m-4m-5m (radii.) (justerbar) |
| Tidsindstilling | 8sek-3min-10min-15min, (justerbar) |
| Lysstyring | 10LUX-50LUX- >2000LUX, (justerbar |
| Strømforbrug | ca. 0,5W |
| Arbejdstemperatur | -15°C~+70°C |
Tidsindstilling S1 S2
Det kan defineres som 8 sekunder til 15 minutter. Enhver bevægelse, der registreres før denne tid er gået, vil genstarte timeren. Det anbefales at vælge den korteste tid til justering af detektionsområdet og til udførelse af gangtesten. At sætte kontakten til ON er "1", til OFF er "0".
Det er hovedsageligt til justering af forsinkelsestiden fra det øjeblik, signalet registreres og lys auto-on til lyset auto-off. Du kan definere forsinkelsestiden til dit praktiske behov. Men du må hellere sænke forsinkelsestiden af hensyn til energibesparelsen, da mikrobølgesensoren har funktionen til kontinuerlig registrering, det vil sige, at enhver bevægelse, der registreres før forsinkelsestiden udløber, vil genstarte timeren, og lyset vil kun blive tændt, hvis der er mennesker i detektionsområdet.
Indstilling af registreringsområde (følsomhed) S3 S4
Detektionsområde er det udtryk, der bruges til at beskrive radierne af den omtrentlige cirkelstøbning på jorden, når den er installeret i en højde af 3 m. At sætte kontakten til ON er "1", til OFF er "0".
Bemærk: Når du bruger dette produkt, skal du justere følsomheden (detektionsområdet) til en passende værdi, men maksimum for at undgå den unormale reaktion forårsaget af let detektering af den forkerte bevægelse af blæsende blade og gardiner, små dyr eller interferens fra elnet og elektrisk udstyr. Alt det ovennævnte vil føre til fejlreaktionen. Når produktet ikke fungerer normalt, prøv venligst at sænke følsomheden på passende vis, og test det derefter. Menneskelig bevægelse vil forårsage sensorinduktion, så når du under funktionstesten, skal du forlade induktionsområdet og ikke foretage bevægelse for at forhindre sensoren i kontinuerligt arbejde.
Lysstyringsindstilling S5 S6
Det kan defineres i området 10~>2000 LUX. Til sæt kontakten til ON er "1", til OFF er "0".
Denne manual er til det aktuelle indholdsprogrammering af dette produkt, der er ændringer og modifikationer af producenten uden varsel!
Det er strengt forbudt at kopiere indholdet af brugsanvisningen til andre formål uden tilladelse fra virksomheden
| Fejl | Årsag til fejl | Løsning |
| Belastningen virker ikke. | Lysbelysningen er indstillet forkert. | Juster indstillingen af belastningen. |
| Lasten er knækket. | Skift belastningen. | |
| Strømmen er slukket. | Tænd for strømmen. | |
| Belastningen virker hele tiden. | Der er et kontinuerligt signal i detektionsområdet. | Kontroller indstillingerne for detektionsområde. |
| Belastningen virker, når der er intet bevægelsessignal registreret. | Lampen er ikke installeret godt, så sensoren fejler registrere pålidelige signaler. | Juster installationsstedet igen. |
| Bevægende signal registreres af sensoren (bevægelse bag væggen, bevægelse af små genstande osv.) | Kontroller indstillingerne for registreringsområdet. | |
| Belastningen virker ikke, når der er registreret bevægelsessignal. | Bevægelseshastigheden er for høj, eller det definerede registreringsområde er for lille. | Kontroller indstillingerne for registreringsområdet. |
Advarsel! Følgende situationer vil føre til fejlreaktion.
1. At blive installeret på den gyngende genstand vil føre til fejlreaktion.
2. Rystegardinet blæst af vinden vil føre til fejlreaktion. Vælg venligst det passende sted at installere.
3. At blive installeret, hvor trafikken er travl, vil føre til fejlreaktion.
4. Gnisterne produceret af noget udstyr i nærheden vil føre til fejlreaktion.
● Bekræft venligst med præfessionel installation.
● Af sikkerhedsmæssige årsager bedes du afbryde strømmen før installation og fjernelse.
● Eventuelle tab forårsaget af ukorrekt betjening, producenten påtager sig intet ansvar.
