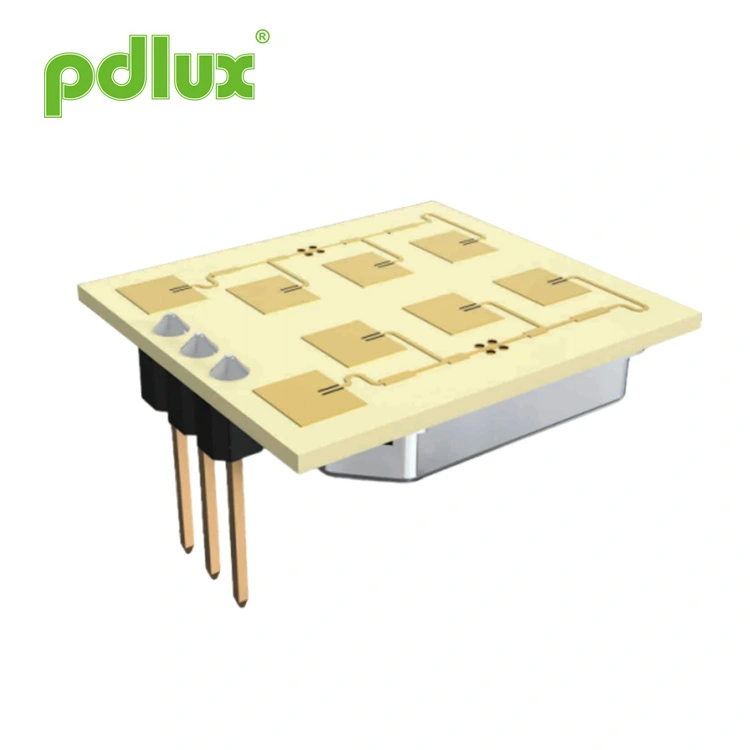

Millimeter-Wave 24GHz sikkerhedsradarmodul
Pdlux leverer kvalitets Millimeter-Wave 24GHz sikkerhedsradarmodul lavet i Kina. Det er en K-båndet smalvinklet højtydende bølgesensor designet til berøringsfri håndbølgeaktivering, indbrudsdetektion og automatisk dørkontrol. Med et avanceret forstærkerkredsløb og MCU-algoritme understøtter den alsidige applikationsfunktioner såsom håndfri kontakter og adgangssystemer. Sensoren leverer pålidelig, fokuseret detektion, samtidig med at den overholder internationale standarder, herunder EN 300440, FCC Part 15.249, RED, RoHS og REACH, hvilket sikrer sikkerhed og miljøansvar for forskellige sikkerheds- og automatiseringsbehov.
Model:PD-V18-A
Send forespørgsel
PD-V18-A 24,125GHz mikrobølgebevægelsessensor
Anvendelse
Berøringsfri håndbølgesensor
Smal vinkel høj ydeevne
Indtrængen opdager
Berøringsfri håndbølgesensor
Smal vinkel høj ydeevne
Indtrængen opdager
PD-V18-A er en K-bånd (24,125GHz) smalvinklet højtydende bølge
sensor. Med algoritmen for forstærkerkredsløbet og MCU, applikation
produkter med forskellige funktioner kan fremstilles.
For eksempel: den bruges til håndviftende berøringsfri induktionsautomatik
døre, håndviftede berøringsfri induktionsafbrydere og andre applikationer
produkter.
I henhold til EN 300440-V2.1.1、EN 62479：2010
RED direktiv - 2014/53/EU
Ifølge FCC Part 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC
RED direktiv - 2014/53/EU
Ifølge FCC Part 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC

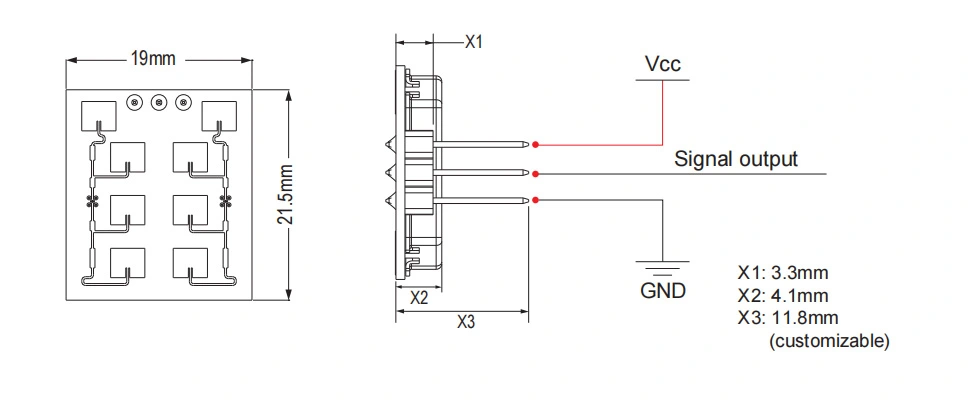

Produkternes størrelse
Tekniske parametre
| Parameter | Noter | Min | Typ | Maks | Enheder |
| Forsyningsspænding | Vcc | 3.0 | 5.0 | 5.25 | V |
| Nuværende forbrug | lcc | 20 | 30 | 35 | mA |
| Driftstilstand | Drevet af PWM kan den styre arbejdsstrømmen ved 3-15mA | ||||
| Pulsbredde | Tpulse | 10 | μs | ||
| Driftstemperatur | Top | -30~+65 | ℃ | ||
| Opbevaringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 |
|
μSek | |
| Støj | 3.5 | 4.5 | 4.5 | mVrms | |
| Frekvensindstilling | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Opbevaring Omgivende luftfugtighed | 45%~65% | RH | |||
ADVARSEL: Det faktiske detektionsområde er relateret til kredsløbets signalforstærkningsforstærkning, det overordnede layout af PCBA'en og tærsklen for MCU.
Note1: De udstrålede emissioner er designet til at opfylde FCC- og CE-reglerne.
Note2: Den modtagne signalstyrke (RSS) måles ved det samlede 1-vejs-vejtab på 70dB.
Note3: Støjspændingerne måles fra 10Hz til 100Hz ved udgangsporten inde i et ekkofrit kammer.
Bemærk 4: Pulsdrift anbefales
