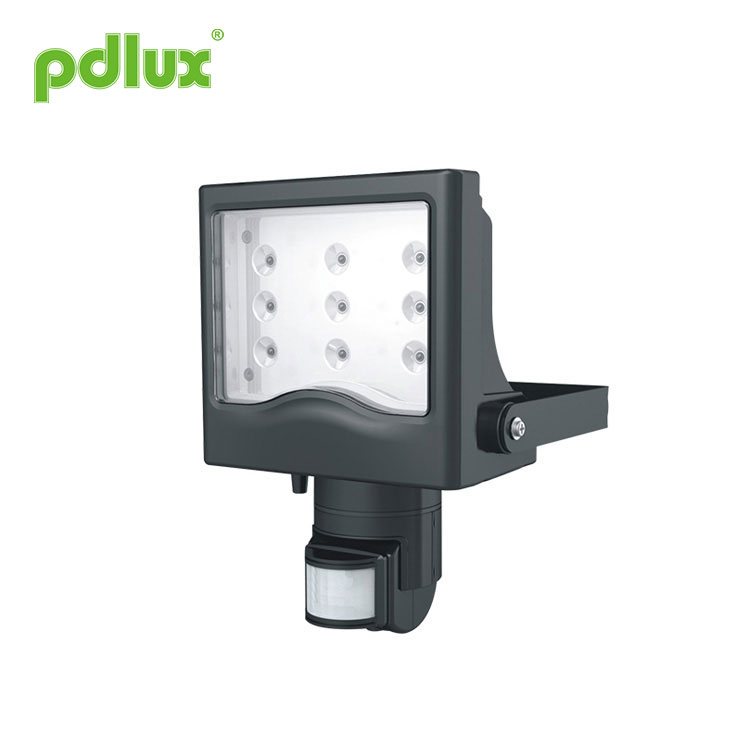

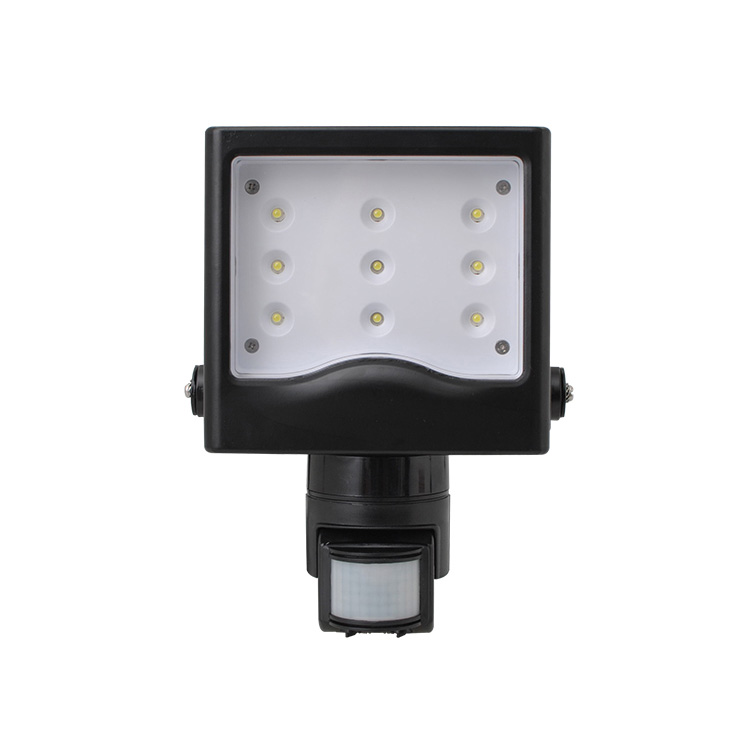

Infrarød bevægelsessensor LED projektør

Infrarød bevægelsessensor LED Floodlight PD-PIR2009 instruktion

PRODUKT INFORMATION

Produktet er et højeffektstøbt LED-sensorlys; den anvender god følsomhedsdetektor, integreret kredsløb og SMT. Den samler funktioner til automatisme, bekvemmelighed, sikkerhed, energibesparelse og praktiske funktioner. Det brede registreringsfelt består af op og ned, venstre og højre servicefelt. Det fungerer ved at modtage menneskelig bevægelse infrarøde stråler. Når man går ind i registreringsfeltet, kan den starte belastningen på én gang og automatisk identificere dag og nat; Dens installation er meget praktisk, og dens brug er meget bred. Den har funktioner som strømindikation og detekteringsindikation.

Strømkilde: 220-240V/AC Strømfrekvens: 50 Hz Lysstyring:<3LUX~2000LUX (justerbar) Tidsforsinkelse :min: 8sek±3sek max:7min±2min)（justerbar) LED-mængde: 9 stk Nominel belastning: 15W Maks. LED-specifikationer: 3W High Power LED Detektionsvinkel: 180° Farve t-temperatur: 3700K—4300K Registreringsområde: maks. 10~12 m (24°C) Arbejdstemperatur: -10°C~+40°C Arbejdsfugtighed:<93%RH Installationshøjde: >1,8m~3,5m Strømforbrug: 0,45 W (statisk 0,1 W) Registreringsbevægelseshastighed: 0,6~1,5m/s Lysstrøm: 786lm Synsvinkel: 50° Vægt: omkring 1,6 kg

Registreringsfelt: Detektionsfeltet (se følgende diagram) består af op og ned, venstre og højre servicefelt, det kan vælges efter forbrugerens ønske. orienteringen af ​​at bevæge sig har stor sammenhæng med følsomheden;

Kan identificere dag og nat: Forbrugeren kan justere arbejdslyset. Den kan fungere om dagen og om natten, når den er indstillet til "sol"-positionen (maks.). Den kan arbejde i det omgivende lys på mindre end 3LUX, når den er justeret til "måne"-positionen (min.). Med hensyn til justeringsmønsteret, se venligst testmønsteret.

Strøm- og registreringsindikation: Indikatorlampen kan blinke én gang hvert 4. sek. efter at have tændt for strømmen. Den kan blinke 2 gange hvert 1. sekund, efter at den har modtaget signalerne. Samtidig kan den vise sensorens normale forhold for detektionen og strømmen;

Tidsforsinkelse tilføjes løbende: Når den modtager det andet induktionssignal efter den første induktion, beregner den tid igen på basis af den første tidsforsinkelse. (Fastsat tidspunkt).

Tidsforsinkelse er justerbar. Den kan indstilles efter forbrugerens ønske. Minimumstiden er 8 sek ± 3 sek. Maksimum er 7min±2min.

SENSORINFORMATION

SPEKTROGRAM

INSTALLATION

Bemærk: Medbring venligst følgende værktøjer.

Sluk for strømmen;
Skru sømmet af i bunden. Åbn ledningshullet. Strømkablet og belastningsledningen er boret i bunden;
Fastgør bunden på den valgte position med den oppustede skrue;
Forbind strømmen og belastningen med tilslutningsledningssøjlen i henhold til skitsediagrammet;
Fastgør sensoren på bunden, skru venligst sømmet og tænd for strømmen.

NAVNENE PÅ HVER DEL

(Lampeskal til aluminiumsmateriale)

PRØVE

Drej lyskontrolknappen med uret på maksimum (sol), drej tidsknappen med uret på minimum;

Når du tænder for strømmen, virker belastningen ikke, og indikatorlampen blinker én gang hvert 4. sekund. Efter 5~10 sek. blinker belastningsarbejdet og indikatorlampen to gange hvert 1. sek. Under betingelserne uden induktionssignal skulle belastningen holde op med at fungere inden for 5~30 sek., indikatorlampen skal stadig blinke én gang hvert 4. sek.

Når den første er ude, skal du give det mening igen efter 5~10 sek. Belastningen skal fungere, og indikationen blinkehastighed er to gange hvert 1. sek. Belastningen skal stoppe med at arbejde inden for 5~15 sek.

Drej lyskontrolknappen mod uret på minimum. Hvis den er justeret i mindre end 3LUX, bør induktorbelastningen ikke fungere, efter at belastningen holder op med at virke. Hvis du dækker registreringsvinduet med de uigennemsigtige genstande (håndklæde osv.), virker belastningen uden induktionssignaltilstand, bør belastningen holde op med at virke inden for 5~15 sek.

NOTER

Elektriker eller erfaren person kan installere det;
Uroobjekterne kan ikke betragtes som installationens basis-ansigt;
Foran detektionsvinduet bør der ikke være hindringer eller urolige genstande, der påvirker detektering;
Undgå at installere det i nærheden af ​​lufttemperaturændringszoner, f.eks.: aircondition, centralvarme osv.;
For din sikkerhed. Åbn venligst ikke kabinettet, hvis du finder et hitch efter installationen;
For at undgå uventede skader på produktet skal du tilføje en sikker enhed på 6A, når du installerer en infrarød sensor, for eksempel en sikring, et sikkert rør osv.

NOGET PROBLEM OG LØST MÅDE

Belastningen virker ikke:
en. Kontroller strømmen og belastningen;
b. Hvis belastningen er god;
c. Hvis indikatorlampens hastighed øges efter registrering;
d. Kontroller venligst, om arbejdslyset svarer til det omgivende lys.

Følsomheden er dårlig:
en. Kontroller venligst, om der foran detektionsvinduet er en hindring for at modtage signalerne; b. Kontroller venligst den omgivende temperatur;
c. Kontroller venligst, om signalkilden er i detekteringsfelterne;
d. Kontroller venligst installationshøjden;
e. Hvis den bevægelige orientering er rigtig.

Sensoren kan ikke automatisk lukke belastningen:
en. Hvis der er konstante signaler i detekteringsfelterne;
b. Hvis tidsforsinkelsen er indstillet til den længste;
c. Hvis strømmen svarer til instruktionen;
d. Hvis lufttemperaturen ændres i nærheden af ​​sensoren, for eksempel aircondition eller centralvarme osv.

1. LED'erne i serie kan fungere, når alle tætninger er installeret på plads.
2. Undlad at fjerne eller forbinde med anden lampe, når den er tændt.
3.Når lysdioderne i serie er beskadigede, skal du have en erfaren tekniker til at reparere ved hjælp af lysdioder med samme klassificering.

For type Y-tilbehør: Hvis det eksterne fleksible kabel eller ledning til dette armatur er beskadiget, skal det udelukkende udskiftes af producenten eller dennes serviceagent eller en lignende kvalificeret person for at undgå en fare.

Bekræft venligst med professionel installation.
Afbryd venligst strømforsyningen før installation og fjernelse.
Sørg for, at du har afbrudt strømmen af ​​sikkerhedsmæssige årsager.
Ukorrekt betjening forårsagede tab, producenten påtager sig intet ansvar.

Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Ved design har vi været opmærksomme på overflødige designs og vedtaget sikkerhedskvoter for at undgå problemer.

Denne instruktion, uden vores tilladelse, må ikke kopieres til andre formål.
