Doppler radarsensor

Doppler radarsensor kan trænge igennem glas, plastik og træ, så mikrobølgesensoren kan installeres inde i skærmen lavet af en vis tykkelse af glas, plastik eller træ. For eksempel, applikationen i belysning, kun hvis der oprettes forbindelse som vist nedenfor, kan du ændre de almindelige belysninger til auto-sensing belysning.

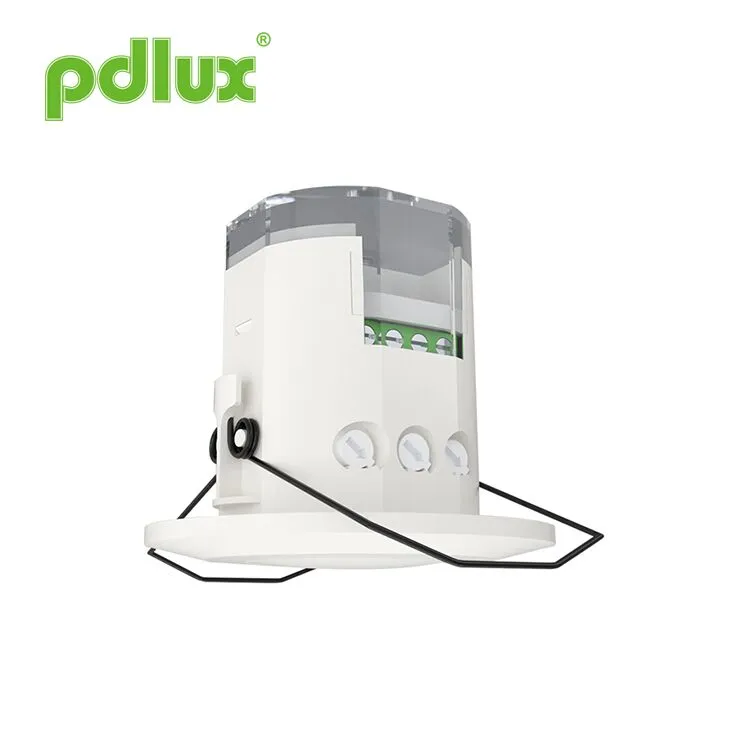

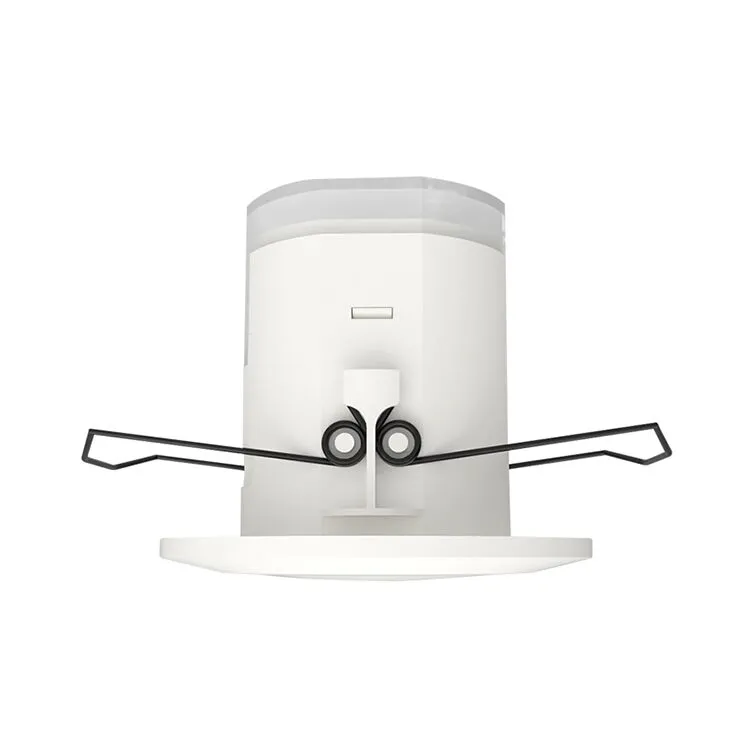

Model:PD-MV1018A

Send forespørgsel

Doppler radarsensor

Resumé
Dette er en digital mikrobølgesensor med høj præcision, hvis registreringsområde er 360° og arbejdsfrekvensen er 5,8 GHz. Den er baseret på Doppler-princippet, som integrerer emittering og modtagelse. Den anvender MCU (Micro Control Unit), der i høj grad øger dens præcision og reducerer dens fejlrate. Den er sart i udseende og kompakt i strukturen. Den kan tilsluttes uafhængigt til belastningerne eller nemt installeres inde i belysningen med lampeskærm lavet af glas eller plast. Det er almindeligt anvendt i gang, toilet, elevator, husholdning eller andre offentlige områder for sikkerhedsbeskyttelse eller energibesparelse. Det gælder om flere tekniske patenter og er det perfekte valg til din intelligente livsstil.

Funktioner
1. Ikke-strålingsskade: dens sendereffekt er lavere end 0,3 mW, hvilket ikke skader menneskekroppen.
2.Plidelig og stabil ydeevne: den anvender RC-filtrering og digital filtrering i digital behandling. Den bruger også den digitale nul-trigger-teknologi, det vil sige, at den ved nulpunktet bliver automatisk tilsluttet eller automatisk afbrudt. Den bruger Tyco højeffektrelæet til at styre output, hvilket sikrer dens pålidelige ydeevne. Den anvender strømstyringschip for at garantere dens stabile ydeevne i 100-240VAC.

specifikationer

Strømkilde: 100-240VAC
Strømfrekvens: 50/60Hz
Nominel belastning: 1600W Max.wolfram (220-240VAC)
400 W Maks. fluorescerende og LED (220-240VAC)
1000W Max.wolfram (100-130VAC)
250 W Maks. fluorescerende og LED (100-130VAC)
Transmissionseffekt: <0,2mW
Arbejdstemperatur: -15°C~+70°C

Beskyttelsesniveau: IP20, Klasse II
Tidsindstilling: 8 sek til 12 min (justerbar)
Registreringsvinkel: 360°
Registreringsområde: 2-10m(radii.) (justerbar)
Lysstyring: 2-2000LUX (justerbar)
Installation sit: indendørs, loftmontering
HF-system: 5,8 GHz CW elektrisk bølge, ISM-bånd

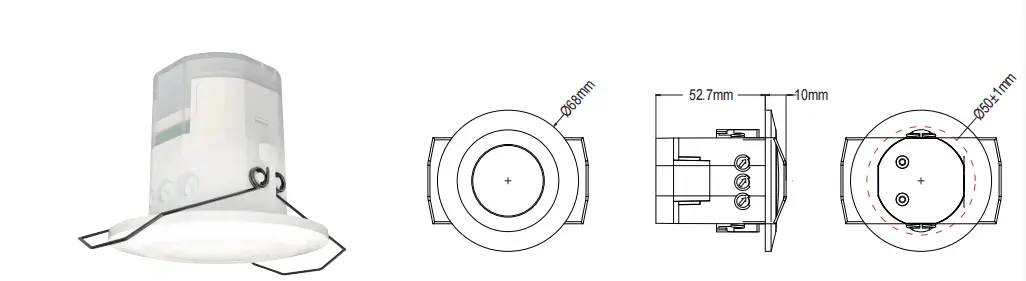

Sensoroplysninger

Ansøgninger
Mikrobølgeovnen kan trænge ind i glas, plastik og træ, så mikrobølgesensoren kan installeres inde i skærmen lavet af en vis tykkelse af glas, plastik eller træ. For eksempel, applikationen i belysning, kun hvis der oprettes forbindelse som vist nedenfor, kan du ændre de almindelige belysninger til auto-sensing belysning.

Du kan installere en eller flere inde i loftet eller gulvet for at styre hele passagen.
Venlig påmindelse: Når du installerer to eller flere mikrobølgeovne sammen, skal du holde 4 meter fra hinanden, ellers vil interferensen mellem dem føre til fejlreaktion.

Indstillingsmåde et:potentiometer

Indstilling af registreringsområde (følsomhed)
	Detektionsområde er det udtryk, der bruges til at beskrive radierne af den omtrentlige cirkelstøbning på jorden, når den er installeret i en højde af 2,5 m. For at dreje knappen helt mod uret er minimumsområdet, helt med uret er maksimum.
Bemærk: Ovenstående registreringsområde opnås i tilfælde af en person, der er mellem 1,6m~1,7m høj med mellemfigur og bevæger sig med en hastighed på 1,0~1,5m/sek. hvis personens statur, figur og bevægelseshastighed ændres, ændres registreringsområdet også. Bemærk: Når du bruger dette produkt, skal du justere følsomheden (detektionsområdet) til en passende værdi, men maksimum for at undgå den unormale reaktion forårsaget af let detektering af forkert bevægelse af blæsende blade og gardiner, små dyr eller forstyrrelse af strøm net og elektrisk udstyr. Alt det ovennævnte vil føre til fejlreaktionen. Når produktet ikke fungerer normalt, så prøv at sænke følsomheden på passende vis, og test det derefter. Menneskelig bevægelse vil forårsage sensorinduktion, så når du under funktionstesten, skal du forlade induktionsområdet og ikke foretage bevægelse for at forhindre sensoren kontinuerligt arbejde. Venlig påmindelse: Når du installerer to eller flere mikrobølgeovne sammen, skal du holde 4 meter fra hinanden, ellers vil interferensen mellem dem føre til fejlreaktion.
Tidsindstilling
	Det kan defineres fra 8 sekunder (drej helt mod uret) til 12 minutter (drej helt med uret). Enhver bevægelse, der registreres før denne tid udløber, vil genstarte timeren. Det anbefales at vælge den korteste tid til justering af detektionsområdet og til udførelse af gangtesten.
BEMÆRK: Når lyset er automatisk slukket, vil det tage 1 sekund, før sensoren er klar til at detektere en anden bevægelse, dvs. kun signal registreret 1 sekund senere, kan lyset tændes automatisk. Det er hovedsageligt til justering af forsinkelsestiden fra det øjeblik, signalet registreres og lys auto-on til lyset auto-off. Du kan definere forsinkelsestiden efter dit praktiske behov. Men du må hellere sænke forsinkelsestiden af hensyn til energibesparelsen, da mikrobølgesensoren har funktionen til kontinuerlig registrering, det vil sige, at enhver bevægelse, der registreres før forsinkelsestiden udløber, vil genstarte timeren, og lyset vil blive ved med at lyse. kun hvis der er mennesker i detektionsområdet.
Lysstyringsindstilling
	Det kan defineres i området 2~2000 LUX. At dreje knappen helt mod uret er cirka 2 lux, helt med uret er cirka 2000 lux. Når du justerer registreringszonen og udfører gangtesten i dagslys, skal du dreje knappen helt med uret.
Bemærk: Juster ikke de tre funktionelle knapper for meget. Det er fordi de tre funktionelle knapper var forbundet direkte med komponenterne, der er en lille prop i hver af de tre komponenter, når du justerer knapperne fra start til slut, vil den for store drejning beskadige proppen, og føre til 360° non-stop vending. Justeringsområdets grænse er 270°, vær venligst opmærksom på dette.

Installation
Sluk for strømmen.
Sæt gevindrør i netledningen og kontrolledningen.
Forbind strømmen og belastningen med sensoren i henhold til tilslutningsdiagrammet.
Drej knapperne til de ideelle forhold
(Definer venligst indstillingerne i henhold til ovenstående SETTING MANNER ONE del nævnt.).

1、At blive installeret på det gyngende objekt vil føre til fejlreaktion.
2、Rystegardinet blæst af vinden vil føre til fejlreaktion. Vælg venligst det passende sted at installere.
3、At blive installeret, hvor trafikken er travl, vil føre til fejlreaktion.
4、Gnisterne produceret af noget udstyr i nærheden vil føre til fejlreaktion.

Fejl og løsningen

Fejl	Årsag til fejl	Løsning
Belastningen virker ikke.	Lysbelysningen er indstillet forkert.	Juster indstillingen af belastningen.
	Lasten er knækket.	Skift belastningen.
	Strømmen er slukket.	Tænd for strømmen.
Belastningen virker hele tiden.	Der er et kontinuerligt signal i detektionsområdet.	Kontroller indstillingerne for registreringsområdet.
Belastningen fungerer, når der ikke registreres noget bevægelsessignal.	Lampen er ikke installeret godt, så sensoren ikke kan registrere pålidelige signaler.	Juster installationsstedet igen.
	Bevægende signal registreres af sensoren (bevægelse bag væggen, bevægelse af små genstande osv.)	Kontroller indstillingerne for registreringsområdet.
Belastningen virker ikke, når der er registreret bevægelsessignal.	Bevægelseshastigheden er for høj, eller det definerede registreringsområde er for lille.	Kontroller indstillingerne for registreringsområdet.

● Bekræft venligst med præfessionel installation.
● Af sikkerhedsmæssige årsager bedes du afbryde strømmen før installation og fjernelse.
● Eventuelle tab forårsaget af forkert betjening, producenten påtager sig intet ansvar.

Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Ved design har vi været opmærksomme på overflødige designs og vedtaget sikkerhedskvoter for at undgå problemer.
Denne instruktion, uden vores tilladelse, må ikke kopieres til andre formål.
