Doppler Radar Microwave Motion Sensor

Doppler Radar Microwave Motion Sensor anvendes bredt i passagen, vaskerum, elevator, husholdning eller andre offentlige områder til sikkerhedsbeskyttelse eller energibesparelse. Det gælder for flere tekniske patenter og er det perfekte valg til din intelligente levevis.

Model:PD-MV1018B

Send forespørgsel

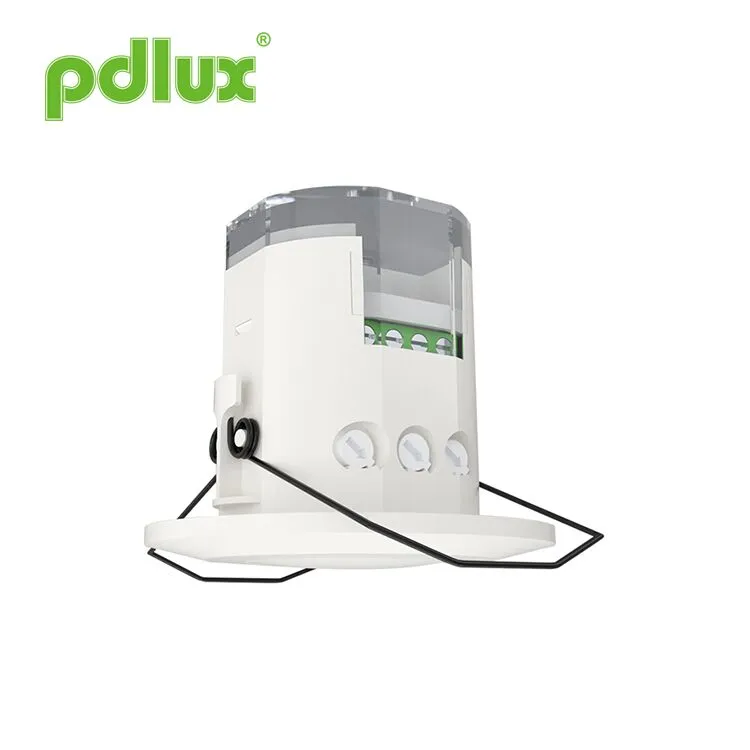

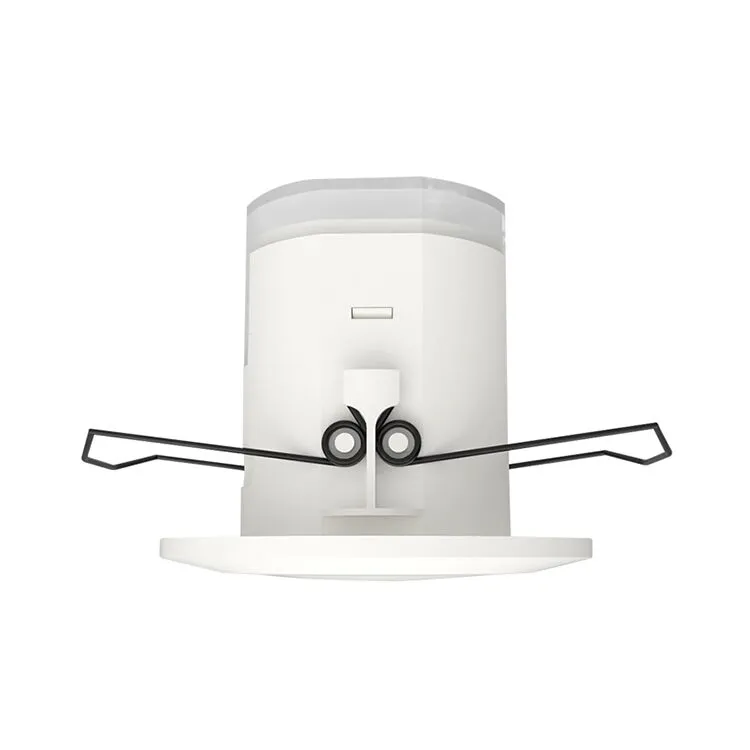

Doppler Radar Microwave Motion Sensor



Oversigt
Dette er en hi-præcision digital mikrobølgesensor, hvis detektionsområde er 360 ° og arbejdsfrekvensen er 5,8 GHz. Det er baseret på Doppler -princippet, der integrerer emitteringen og modtagelsen. Den vedtager MCU (Micro Control Unit), der i høj grad øger sin præcision og reducerer dens fejlrate. Det er delikat i udseende og kompakt i struktur. Det kan være uafhængigt forbundet med belastningerne eller let installeret inde i belysningerne med lampeskærm lavet af glas eller plast. Det anvendes bredt i passagen, vaskerummet, elevatoren, husstanden eller andre offentlige områder til sikkerhedsbeskyttelse eller energibesparelse. Det gælder for flere tekniske patenter og er det perfekte valg til din intelligente levevis.

Funktioner
1. Annon-stråling skade: dens transmitterkraft er lavere end 0,3 MW, hvilket ikke skader menneskets krop.
2. Reliabel og stabil ydeevne: Det anvender RC -filtrering og digitalfiltrering i digital behandling. Den bruger også den digitale nultriggerteknologi, det vil sige på Zero Point, det vil blive automatisk forbundet eller auto-nedkoblet. Den bruger Tyco-højeffektrelæet til at kontrollere output, hvilket sikrer dens pålidelige ydelse. Den vedtager Power Management Chip for at garantere sin stabile ydelse i 100-240VAC.

Specifikationer
Strømkilde: 100-240VAC
Strømfrekvens: 50/60Hz
Bedømt belastning: 1100W Max.Tungsten (220-240VAC)
 550W Max.Fluorescent & LED (220-240VAC)
 550W Max.Tungsten (100-130VAC)
 275W Max.Fluorescent & LED (100-130VAC)
Transmissionseffekt: <0,2MW
Arbejdstemperatur: -15 ° C ~+70 ° C.
Beskyttelsesniveau: IP20, klasse II
Tidsindstilling: 8sec til 12min (justerbar)
Detektionsvinkel: 360 ° (loftinstallation),
 180 ° (væginstallation)
Detektionsområde: 2-10m (radier.) (Justerbar) 、
 (Loftsinstallation)
 25 m maks. (Radii.) (Justerbar)
 (Væginstallation)
Let-Ostrol: 2-2000LUX (justerbar)
Installation Sit: Indendørs, loftsmontering
HF -system: 5,8 GHz CW Electric Wave, ISM Band

Sensoroplysninger


Applikationer
Mikrobølgeovn kan trænge ind i glas, plast og træ, og dermed kan mikrobølgesensoren installeres inde i skyggen lavet af en vis tykkelse af glas, plast eller træ. For eksempel kan applikationen i belysninger kun hvis du opretter forbindelse som nedenfor, kan du ændre de almindelige belysninger til auto-sensing-belysninger.



Du kan installere en eller flere inde i loftet eller gulvet for at kontrollere hele passagen.
Venlig påmindelse: Når du installerer to eller flere mikrobølger sammen, skal du holde 4 meter fra den anden, ellers vil interferensen blandt dem føre til fejlreaktion.

Indstilling af måde én: potentiometer

Detektionsområdeindstilling (følsomhed)
Detekteringsområde er det udtryk, der bruges til at udskrive radierne for den omtrent cirkelstøbning på grunden, når den installeres i højden på 2,5 m. For at dreje knappen fuldt mod uret er det inkelområde, fuldt med uret er det maksimale.
Note:Ovenstående detektionsområde opnås i tilfælde af en person, der er mellem 1,6 m ~ 1,7 m høj med midterste figur og bevæger sig med en hastighed på 1,0 ~ 1,5 m/sek. Hvis personens statur, figur og bevægelseshastighedsændring, ændres detektionsområdet også.

Meddelelse:Når du bruger dette produkt, skal du justere følsomheden (detektionsområdet) til en passende værdi, men det maksimale for at undgå den unormale reaktion forårsaget af let påvisning af den forkerte bevægelse ved at blæse blade og gardiner, små dyr eller interferensen af strømnet og elektrisk udstyr. Alle ovennævnte vil føre til fejlreaktionen. Når produktet ikke fungerer normalt, skal du prøve at sænke følsomheden korrekt og derefter teste det. Human -bevægelse vil forårsage sensorinduktion, så når du under funktionstest, skal du forlade induktionsområdet og ikke foretage bevægelse for at forhindre sensoren kontinuerligt arbejde.

Venlig påmindelse:Når du installerer to eller flere mikrobølger sammen, skal du holde 4 meter fra hinanden, ellers vil interferensen blandt dem føre til fejlreaktion.


Tidsindstilling
Det kan defineres fra 8 sekunder (drej fuldt mod uret) til 12 minutter (drej fuldt med uret). Enhver bevægelse, der detekteres, før denne tidsvalg, vil genstarte timeren igen. Det er anbefalet at vælge den korteste tid til justering af detektionsområdet og til udførelse af gangtesten.
NOTE:Når lyset er automatisk slukket, tager det 1 sekund, før sensoren er klar til at detektere en anden bevægelse, det vil sige, kun signal, der detekteres 1 sekunder senere, kan lyset være auto-on.

Det er hovedsageligt til justeringen af forsinkelsestiden fra det øjeblik, signalet detekterede og lette auto-on indtil lyset auto-off. Du kan definere forsinkelsestiden til dit praktiske behov. Men du ville bedre sænke forsinkelsestiden for energibesparelsen, da mikrobølgesensoren har funktionen af kontinuerlig sensing, det vil sige, at enhver bevægelse, der detekteres, inden forsinkelsestiden, der er gået igen, vil starte timeren igen, og lyset fortsætter kun, hvis der er menneske i detektionsområdet.


Letkontrolindstilling
Det kan defineres i området 2 ~ 2000 lux. For at dreje knappen fuldt mod uret er ca. 2 lux, fuldt med uret er ca. 2000 lux. Når justering af detektionszonen og udførelse af gangtesten i dagslys, skal du dreje knappen fuldt med uret.
Note:Juster ikke de tre funktionelle drejeknapper til overskydende. Det skyldes, at de tre funktionelle knapper var forbundet til komponenterne direkte, der er en lille stopper i hver af de tre komponenter, når du justerer drejeknapperne fra start til slut, den overdrevne drejning vil skade stopperen , og føre til 360 ° non-stop drejning. Justeringsområdet er 270 °, vær opmærksom på dette.

Installation
Sluk for strømmen.
Sæt gevindrør i netledningen og kontrollinjen.
Tilslut effekten og belastningen med sensoren i henhold til forbindelseslinjediagrammet.
Drej drejeknapperne til de ideelle forhold
(Definer venligst indstillingerne i henhold til ovenstående indstillingsmåde en nævnt del.).


1 、 At blive installeret på det gyngende objekt vil føre til fejlreaktion.
2 、 Det rystende gardin, der er sprængt af vinden, vil føre til fejlreaktion. Vælg det passende sted at installere.
3 、 At blive installeret, hvor trafikken er optaget, vil føre til fejlreaktion.
4 、 Sparkerne produceret af noget udstyr i nærheden vil føre til fejlreaktion.


Fejl og løsningen

Fejl Svigt årsag Løsning
Lastet fungerer ikke. Lysbelastning er indstillet forkert. Juster indstillingen af belastningen.
Belastningen er brudt. Ændre belastningen.
Strømmen er slukket. Tænd for strømmen.
Lastet fungerer hele tiden. Der er et kontinuerligt signal i detektionsområdet. Kontroller indstillingerne for detektionsområdet.
Belastningen fungerer, når der ikke er registreret bevægelsessignal. Lampen er ikke installeret godt, så sensoren ikke registrerer pålidelige signaler. Genjuster installationsstedet.
Flytningssignal detekteres af sensoren (bevægelse bag væggen, bevægelsen af små genstande osv.) Kontroller indstillingerne for detektionsområdet.
Lastet fungerer ikke, når der registreres bevægelsessignal. Bevægelseshastigheden er for hurtig, eller det definerede detektionsområde er for lille. Kontroller indstillingerne for detektionsområdet.


● Bekræft venligst med præfessionel installation.
● Til sikkerhedsformål skal du afskære strøm inden installation og fjernelsesoperationer.
● Eventuelle tab forårsaget af forkert drift, producenten påtager sig ikke nogen anledning til.

Vi er forpligtet til at fremme produktkvaliteten og pålideligheden, men alle de elektroniske komponenter har visse sandsynligheder for at blive ineffektive, hvilket vil forårsage nogle problemer. Når vi designer, har vi været opmærksomme på overflødige design og vedtaget sikkerhedskvote for at undgå problemer.
Denne instruktion bør uden vores tilladelse ikke kopieres til andre formål.
