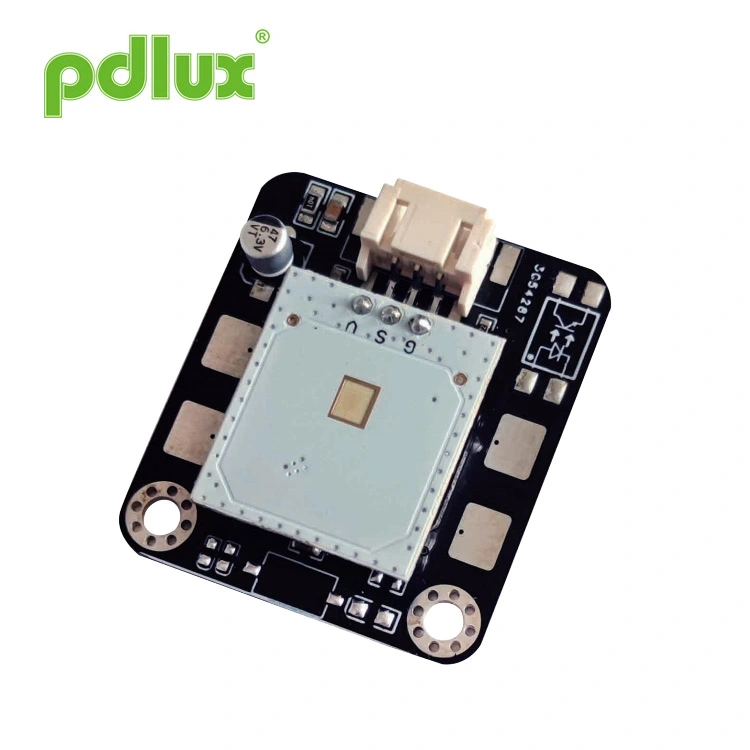

24GHz Home Security Intrusion Radar Sensor

PD-V18-M1 er et applikationsmodul bestående af en super millimeter bølgesensor og et forstærkningskredsløb + MCU designet til berøringsfri kontrol. Det kan også kaldes et controller-modul til bølgeføling på nært hold. Dens anvendelse scenarier er meget omfattende, du kan styre det elektriske arbejde eller slukke med en bølge af hånden i forskellige vinkler af 10-30cm, og du kan endda generere forskellige produktioner med antallet af gynger. For eksempel: et sving for at åbne den elektriske dør; to gynger for at åbne belysningssystemet.

Især efter epidemiens dåb har folk en dybtfølt modstand mod offentlig kontakt. Det er til dette grunden til, at vi har udviklet et bølgesensorsystem, som også kan anvendes på lignende elektriske og elektroniske produkter, så du kan få mere plads til fantasien.

Dette er et applikationsmodul specielt designet til berøringsfri kontrol. I begyndelsen af designet, vi fuldt ud overvejede anvendelsen af produkter i forskellige produkter, så vi specialdesignede den millimeterbølge mobile sensor (24.125GHz) volumen til en ultra-lille størrelse, og signalforstærkningskredsløbet og MCU'en var planlagt på et printkort, som var kompakt og stabil. Moduler, der kan anvendes i intervallet 10-30 cm, kan styre elektriske apparater med et vink med hånden. Brugere kan anvende det på forskellige produkter efter behov. Føleafstanden kan tilpasses efter kundens behov.

1. For at undgå beskadigelse af udstyret skal der udvises forsigtighed. ESD-beskyttelsesforanstaltninger bør overhovedet træffes stadier af opbevaring, håndtering, montering og test. Rør ikke ved radarantennen og stifterne på dette modul, og gør det ikke
rør ved stifterne med et multimeter for at måle. 2. For PD-V18-M1 installeret udendørs, kan detektoren registrere regndråbesignalet, når det regner. Det vil sige, at radardetektoren installeret udendørs på en regnvejrsdag kan registrere regndråber.

På grund af den anvendte millimeterbølgesensor kan metalmaterialet ikke bruges foran sensoren, og der skal bruges ingeniørplast som materiale i huset. Fordi det er en lille strømsignaltransceiver, har tykkelsen af ​​huset også en vis grad af forskel i signaldæmpning. Inden bestilling skal brugeren forklare brugsmiljøet og kravene fuldt ud, og om nødvendigt kan de produkter, der skal installeres, leveres til os, og vi kan skræddersy dem.
Effekten af ​​dette produkt vil variere lidt, når det bruges på forskellige produkter. Brugere kan anmode om at bestille en version med følsomhedstrimning, og særlige krav kan forklares på forhånd med PDLUX. Forskellige sensorer og softwarealgoritmer kan vælges i henhold til brugerens forskellige krav.
Dette modul kan fungere på en 3V-5V interferensfri DC strømforsyning.

Hvad kan der ske:I fravær af et bevægeligt objekt, der bevæger sig inden for detektionsområdet, er den testede fejlfunktion normalt forårsaget af en kraftig kilde til interferens. For eksempel interferens gennem netledningen i serie; For eksempel interferens fra mobiltelefoner; For eksempel den stærke interferens forårsaget af lysbuen ved svejsning af svejsemaskinen. Dobbelttjek venligst ovenstående interferenskilder for tilstedeværelsen af.
Ovenstående påmindelser forventes at blive læst omhyggeligt og forstået.
