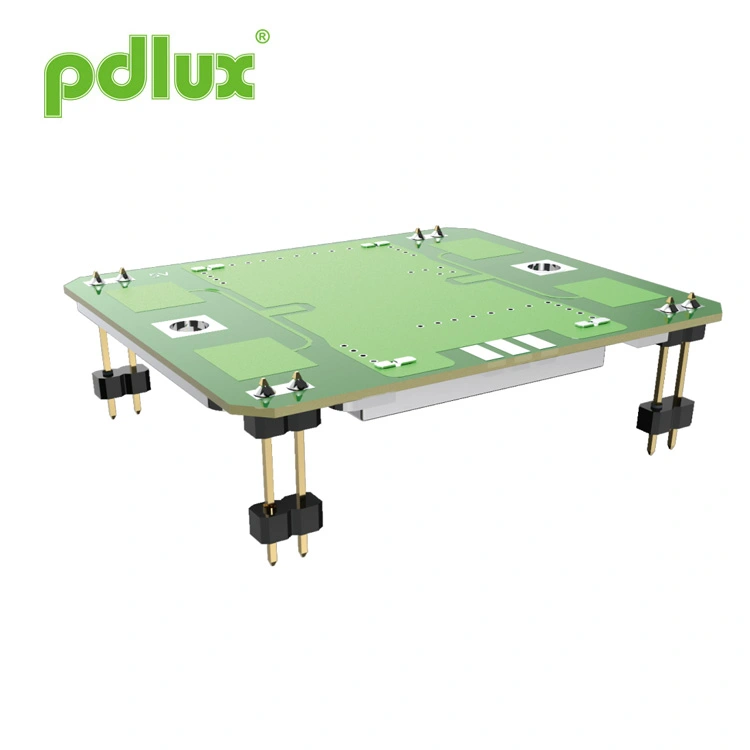

10,587GHz Sikkerhedsmikrobølgeradarsensormodul
Pdlux er en dedikeret leverandør af 10,587 GHz Security Microwave Radar Sensor Module opererer i X-båndet (10,525-10,687 GHz, frekvens kan tilpasses pr. region). Med en patch-antenne, DRO, lavstrømsdræning og kompakt størrelse giver den både vidvinkel- (H-plan) og smalvinklet (E-plan) detektion til fleksibel montering. Strømforbruget kan reduceres yderligere via PWM-tilstand. RoHS-kompatibel, den er velegnet til sikkerhedssystemer, automatiske døre, bevægelsesbelysning, IoT og hastighedssensorer.
Model:PD-V9H
Send forespørgsel
PD-V9H
- Frekvensindstilling: 10,587GHz ±10M
- Inklusiv patchantenne
- DRO: Dielektrisk Resonator Oscilato
- Lav jævnstrømsdræning
- Lille størrelse
- Overholdelse af RoHS
| Punkt | Specifikationer | |
| Frekvensindstilling | 10,587GHz ±10M | |
| Tilstand | Ta = +25 C， Vin = +5 VDC | |
| Driftsspænding | +5,0 ± 0,5 VDC | |
| Driftsstrøm | <32 mA typ. | |
| Udgangseffekt | 20 mW (13 dBm) E.I.R.P. typ. | |
| Frekvensstabilitet | ±5 MHz maks. (Ta: -30 til +55 C) | |
| Returtabsfølsomhed | -90 dBc type. | |
| Anden harmonisk emission | -40 dBm rækkevidde | |

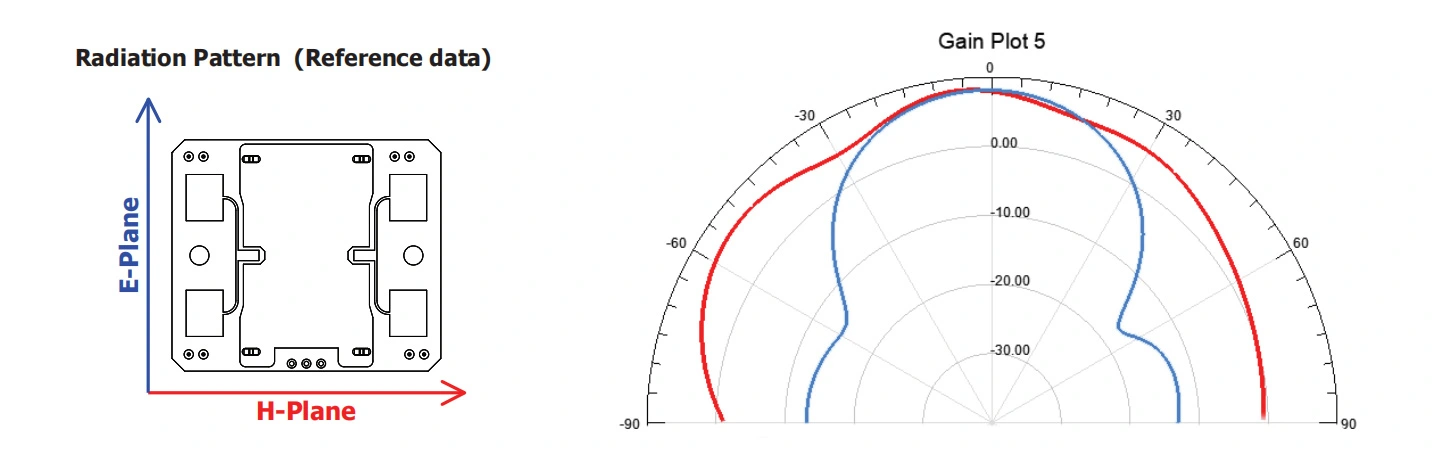

| Antennestrålebredde (-3 dB) | E-fly | 36 grader nom. (Den oretiske fulde vinkel på 72 grader) |
| H-Plane | 72 grader nom. (Den oretiske fulde vinkel på 144 grader) | |
| RF grænseflade | Patch-antenne | |
| Temperaturområde | -30 til +55 C (Standard anvendelsesområde), -40 til +80 C (Maksimalt brugsområde) | |
| Forordning for overholdelse | -30 ETS 300 440 | |
PD-V9-seriens lysstyrkesensor fungerer i X-båndet. Driftsfrekvensen er i frekvensområdet 10,525GHz til
10,687 GHz. Brugere skal foretage køb baseret på tilpasning i henhold til frekvensreglerne i det land, hvor det er
placeret. For eksempel 10,525GHz, 10,587GHz, 10,687GHz. PD-V9-seriens sensorer er meget brugt i sikkerhed og overvågning
applikationsprodukter, automatiske dørsensorer, mobile sensorlys, IoT-sensorer, hastighedssensorer og forskellige mobile sensorer
produkter.
Sensoren har H-Plane-detektion af stor vinkel og Eplan-detektion af lille vinkel. Brugere kan fiksere sensoren i forskellige vinkler som
nødvendig under brug. som om brugerne ønsker, at sensorens arbejdsstrøm skal være så lille som muligt, kan du indstille strømforsyningstilstanden
af sensoren til PWM-tilstand (duty cycle), som effektivt kan reducere arbejdsstrømmen.
Når brugere støder på følgende problemer, mens de bruger eller direkte udskifter den originale sensor.
1. Første brug:
Når du bruger PD-V9-seriens sensor for første gang og støder på høj følsomhed eller utilstrækkelig følsomhed, bør du
kontroller først forstærkningsindstillingsstatussen for forstærkningskredsløbet. Og om den beregningsmetode, der bruges af MCU til at behandle signaler
er passende. Generelt er det nemt at finde en løsning.
2. Mulige problemer, der kan opstå ved direkte udskiftning af tidligere brugte sensorer:
Ved direkte udskiftning af tidligere brugte sensorer kan der også være problemer med høj følsomhed og lav følsomhed, som kan være
let løses. Blot at øge forstærkningskredsløbet eller formindske forstærkningen af forstærkningskredsløbet er tilstrækkeligt. Ingen grund til
overveje signalbehandlingsalgoritmen for MCU.
Hjælp, som begyndere kan have brug for, når de bruger:
Hvis du støder på problemer, mens du bruger PD-V9-seriens sensorer og har brug for hjælp. Du kan kontakte os via e-mail. Generelt kan man få svar.
Produktintroduktion:
Produktintroduktionen kan til enhver tid ændres og forbedres af PDLUX, når det er nødvendigt. Ikke nødvendigvis vil alle blive underrettet rettidigt.
